Механика электропривода

Простейший электрический привод представляет собой конструкцию из двигателя и нагрузки.

Требуемый для рабочей машины момент называется статическим моментом или моментом нагрузки и обозначается: MC.



Иногда задается не момент МС, а мощность нагрузки PC в зависимости от числа оборотов.



PC=f(n) или Pc=f(ω) или Pc=f(φ)



Момент, развиваемый двигателем на валу, обозначается М0 или М.



В том случае, если нагрузкой является некоторая сила сопротивления FC, при линейном перемещении рабочего органа нагрузки, то связь между моментом М и силой FC определяется выражением:



FC = M∙2∙ɳ∙ (3)



FC = [ Кг ]



i – передаточное отношение (число).

D – диаметр колеса нагрузки.

ɳ - КПД передачи



Мощность, развиваемая двигателем при вращательном движении, определяется по формуле:



P = M∙ω = [ ]

P = 1.03∙M∙n = [ Вт ], где n = [ ]



P = = [ КВт ]



При прямолинейном движении:



P = F∙V = [ ]

P = 9.81∙F∙V = [ Вт ]



P = = [ КВт ]

Механическая или статическая характеристика обозначается как:

МС = f(n)

MC = f(ω),

и определяют нагрузочный момент в зависимости от скорости вращения вала.



Общее выражение нагрузочного (статического) момента от оборотов, пригодное для расчетов имеет вид:



M = M0+(MН-M0)∙()q (4)



М0 – момент трения или холостого хода.

МН – номинальный момент машины или нагрузки ,который необходим двигателю.



nН – номинальное число оборотов вала нагрузки.

q – показатель степени.



а) q = -1



M = M0+(MН-M0)∙ (5)



Момент вращения обратно пропорционален скорости, мощность постоянна.





P = const

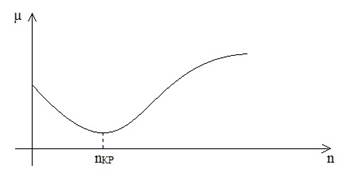

Такая характеристика встречается у рабочих машин с сильно выраженным трением покоя в начальной части кривой.





µ - коэффициент трения.



б) q = 0



M = M0 ≈ const



Момент вращения не зависит от скорости.



P ≡ (n)



Такими характеристиками обладают все подъемные машины, некоторые транспортные механизмы, металлорежущие станки, и ряд других устройств. Нагрузка называется крановой нагрузкой или с крановым нагрузочным моментом.

в) q = 1



M = M0+(MН-M0) ∙ (6)



Момент растет линейно со скоростью (пропорционально скорости).



P ≡ (n2)



К таким механизмам относятся механизмы, имеющие большое число гнезд трения, например ленточные трансформаторы, конвейеры, поршневые компрессоры и т. д.



г) q = 2



M = M0+(MН-M0)∙()2 (7)



Момент растет пропорционально квадрату скорости.



Мощность растет пропорционально кубу скорости.



P ≡ (n3)



Такими характеристиками обладают машины с вентиляторной нагрузкой, преодолевающие сопротивление воздуха или жидкости (вентиляторы, центробежные насосы и т. д.).
