По каталожным данным

Электромеханической характеристик асинхронного двигателя

Построение естественных механической и

Характеристика асинхронного двигателя естественна при

U_дв = U_н, отсутствии добавочного сопротивления в цепи ротора и статора и при частоте источника питания, равной номинальной

частоте двигателя.

Естественную механическую характеристику по каталожным данным строят при расчетах переходных процессов электропри­водa, определении: частоты вращения регулируемого двигателя, т.е. в тех случаях, когда нужно точно знать частоту вращения и момент [18].

Исходные данные берут из таблички на щитке двигателя или из каталога (5): номинальная мощность двигателя Р_н, кВт; номинальная частота вращения n_н. , или значение номинального скольжения s_н (обычно в процентах); кратность критического момента М_к/М_н, для двигателей серии 4А ее обозначают μ_к; кратность пускового момента М_п/М_н обозначают μ_п; кратность минимального момента М_min/М_н - μ_min; критическое скольжение –

Естественную механическую характеристику АД строят по пяти точкам с соответствующими координатами:

Первая точка - синхронная угловая скорость ω_о = 2πf/р или ω_о = πn_о/30 , где f - частота питающей сети; n_о = 60f/р; p – число пар полюсов (определяется из типоразмера электродвигателя). В каталожных данных при f = 50 Гц синхронная частота вращения двигателя = 3000, 1500, 1000, 750, 600, 500 и т.д.. Момент двигателя при ω_о равен нулю, т.е. эта точка лежит на оси ординат – частоты вращения;

Вторая точка – номинальные: частота вращения ω_н = πn_н/30 или (1- s_н), и момент М_н = Р_н • 10^-3/ ω_н, Н•м.

Третья точка – критические: момент и угловая скорость ω_к = ω_о(1 - s_к).

Если значение критического скольжения не приводится в справочной литературе, его определяют по формуле:

Четвертая точка – минимальные: момент М_м = М_нскорость

ω_м = ω_о(1 - s_м), s_m= 6/7 для всех двигателей:

Пятая точка - пусковой момент М_п = М_н, ω_о = 0.

Для более точного построения механической характеристики в области критического скольжения необходимо взять несколько промежуточных точек и определить значения момента по (4.20).

Рис. 4.3. Построение естественной механической характеристики

асинхронного двигателя.

Соединив плавной линией рассчитанные точки, получим график механической характеристики асинхронного двигателя (рис.4.3). На этой же рисунке пунктиром приведен график ме­ханической характеристики, построенной по уравнению (4.19).

Естественная электромеханическая характеристика асинхрон­ного двигателя I = f(ω) нужна при построении нагрузочных диаг­рамм для проверки двигателя на нагрев.

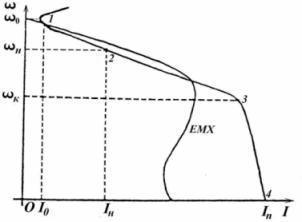

Рис.4.4. Построение естественной электромеханической

характеристики асинхронного двигателя.

Исходные данные можно взять из таблички двигателя и каталога: номинальная мощность двигателя Р_н, кВт; номинальное линейное напряжение двигателя U_н, B; номинальные коэффициенты: полезного действия η_н и мощности cosφ; кратность пускового тока 1_п; номинальное и критическое скольжение s_н, s_к. Естественную электромеханическую характеристику строят по четырем характерным точкам:

Первая точка имеет координаты :синхронная угловая скорость

ω_о = 2πf/р или ω_о = πn_о/30 и ток статора, соответствующий ω_о (ток намагничивания) :

I_c = I _н(sinφ_н - cosφ_н/2 _к), (4.30)

где _к - кратность критического момента ;

Вторая точка соответствует номинальным значениям:

I_н = P_н • 10³/(• U_н • η_н • cosφ_н); ω_{н =} ω_о(1 - s_н);

Третья точка соответствует критическому скольжению дви­гателя:

ω_{к =} ω_о(1 - s_к); I_к = (0,7…0,8)I_пуск

Четвертая точка - пусковая: I_пуск = I_н • i_п; ω = 0

Соединив полученные точки плавной линией, получим график электромеханической характеристики. Обычно ее строят на одном графике с механической (рис.4.4).
