Разработка структурных схем ПТЛ

Основные требования, которые применяются к ПТЛ следующие:

· На фермах и комплексах технологические процессы должны выполняться с наименьшими затратами труда, средств, электроэнергии, времени, быть максимально надежными и отвечать зоотехническим требованиям;

· Линии должны обслуживать все поголовье, находящееся на ферме или комплексе;

· Состав и структура машин должны обеспечивать выполнение технологического процесса.

В технологической документации поточные линии изображают в виде схем: технологических (операционных), конструктивно-технологических и структурных, информационных.

Технологическая схема раскрывает содержание, состав и последовательность выполнения операций без указания типа машин.

Конструктивно-технологическаясхема показывает конкретный набор машин и вспомогательного оборудования, составленный с учетом действующей системы машин и технических средств, изготовленных отечественной промышленностью.

Структурная схема представляет собой внутреннее строение производственных потоков, направление материальных потоков, подчиненность определенных элементов, наличие участков или секций в поточной линии, последовательность команд и управляющих воздействий, наличие и место расположения в линиях регулирующих емкостей и резервирующих средств.

Типичными ПТЛ являются линии подготовки кормов к скармливанию и раздачи подготовленной смеси. Весь технологический процесс приготовления и раздачи кормов может быть разбит на 4 вида ПТЛ:

- ПТЛ доставки кормов

- ПТЛ подготовки кормов

- ПТЛ смешивания кормов

- ПТЛ раздачи кормов

В зависимости от производительности оборудования, принципа его действия, взаимосвязи между единицами оборудования можно выделить следующие типы ПТЛ:

1. когда в состав входит оборудование непрерывного действия с одинаковой производительностью.

Q₁ = Q₂ = Q₃ =… = Q_i

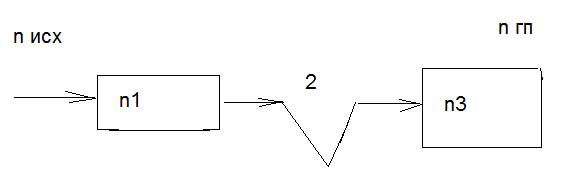

2. когда в состав входит оборудование с разной производительностью

Q₁ > Q₃ + емкость промежуточная

Q₁ > Q_2,3

3. в состав входит оборудование периодического действия

ПТЛ доставки кормов

В комплект оборудования данных линий входит оборудование для погрузки в транспортное средство, оборудование для доставки и оборудование для хранения, если доставка проводится на сутки или несколько суток. Исходной величиной является максимально разовая дача или суточная потребность в кормах, или потребность на несколько суток. Кроме этого, необходимо знать технические характеристики принятого оборудования, а также участок пути, на котором доставляются корма.

ПТЛ подготовки кормов

Исходной величиной является максимальная разовая дача, суточная потребность или потребность на несколько суток для конкретных условий.

Выбор машин непрерывного действия, входящих в ПТЛ осуществляется следующим образом:

1. Определение требуемой производительности машины непрерывного действия

Q_тр =

2. Выбор машины из числа выпускаемого оборудования в настоящее время промышленностью с Q_пасп → Q_тр

3. Определение количества единиц выбранного оборудования

n =

4. расчет действительного времени работы выбранного оборудования.

При подборе оборудования периодического действия расчет может производиться также по требуемой производительности, но наиболее точным является подбор и расчет по паспортной вместимости.

1. Определение требуемой вместимости оборудования периодического действия

V_тр =

2. по требуемой вместимости выбираем серийно выпускаемое оборудование с вместимостью близкой к требуемой.

3. определяем (при необходимости) количество единиц оборудования периодического действия
