Временное разделение

При временном разделении (TDMA – Time Division Multiple Access – множественный доступ с временным разделением каналов) сигналы датчиков (источника сигнала) передаются только в отведенные для них непересекающиеся отрезки времени Δt_k. На рис. 8.4 приведено распределение каналов во времени.

Отметим, что каждый канал получает доступ в линию связи через время ΔT.

Рис. 8.4. Распределение каналов во времени

Структурная схема многоканальной системы с временным разделением приведена на рис. 8.5.

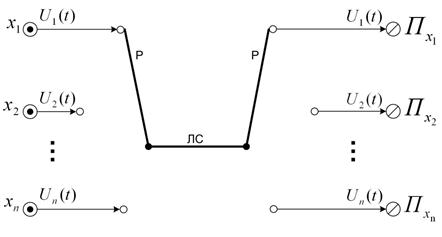

Рис. 8.5. Многоканальная система передачи информации с временным разделением: X₁–X_n – источники сигналов; U₁(t)–U_n(t) – сигналы, которые необходимо передать по линии связи к соответствующим приемникам Пх₁–Пх_n; ЛС – линия связи; Р – распределитель

В данной системе распределение во времени источников информации осуществляется распределителем Р, который поочередно подключает источник и приемник к линии связи. Распределители на передающей и приемной стороне должны быть строго синхронизированы (т.е. работать с одинаковой скоростью) и синфазированы (работать без сдвига во времени).

Взаимное влияние каналов при временном разделении обычно незначительно, что позволяет строить системы с большим количеством каналов. Благодаря этому обстоятельству, а также простоте технических средств этот метод широко используется. Например, в стандарте GSM (Global System for Mobile Communication – глобальная система мобильной связи) для организации множественного доступа абонентов к базовой станции используется метод временного разделения.
