Блокинг-генераторы.

Блокинг–генераторами называются устройства, предназначенные для получения мощных импульсов малой длительности (от долей микросекунды до долей миллисекунды) и скважностью до нескольких десятков тысяч. Основным эле­ментом таких генераторов является импульсный транс­форматор. Блокинг-генератор может работать в автоколе­бательном, ждущем режимах или режиме синхронизации. Рассмотрим схему автоколебательного блокинг-генератора (рисунок 4.54, а). Во время паузы (выходное напряже­ние отсутвуюет) происходит перезаряд конденсатора по цепи E – R – W₂с постоянной времени τ₁ = RC. В момент времени, когда напряжение на конденсаторе С (и, следо­вательно, на базе транзистора) становится равным нулю, транзистор начинает открываться (выходить из режима отсечки), начинает протекать ток коллектора, что вызывает появление сигнала положительной обратной связи (через обмотку трансформатора W₂), под действием которой транзистор скачкообразно переходит в режим насыщения.

Рисунок 4.54 Схема автоколебательного блокинг-генератора

При этом конденсатор С перезаряжается по цепи W₂ – C – входное сопротивление транзистора r_вх с постоянной времени τ₂ = r_вх C. При увеличении напряжения на конденсаторе С ток базы начинает уменьшаться и в конце кон­цов транзистор выходит из насыщения и начинает закрываться. Возникает сигнал положительной обратной связи, который скачкообразно переводит транзистор в за­пертое состояние. После этого энергия, запасенная в ин­дуктивности намагничивания, рассеивается на сопротив­лении нагрузки. Так как r_вх << R, то время нахождения транзистора в открытом состоянии t_u, а следовательно, и длительность импульса на нагрузке значительно меньше периода следования импульсов. Временные диаграммы работы автоколебательного блокинг-генератора приведе­ны на рисунке 4.55.

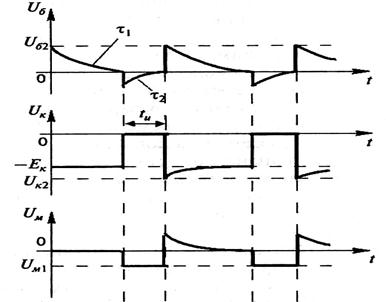

Рисунок 4.55 Временные диаграммы работы блокинг-генератора
