Аппараты для обогащения по упругости

Различия в коэффициентах восстановления скорости компо­нентов полезного ископаемого при прямом центральном ударе частиц о разделяющую поверхность использовано в вибрационном сепараторе (Рисунок 8). Сепаратор представляет собой трехсекционный короб, днище центральной части которого выполне­но из упругой сетки 5, играющей роль разделяющей поверхно­сти. Над центральной секцией короба установлен уголковый от­ражатель 1. При сообщении вибраций сепаратору и подаче пи­тания на упругую сетку куски 2,имеющие большую упругость, достигают уголкового отражателя и, отражаясь от него, попа­дают в приемники 4.Куски 3полезного ископаемого, имеющие малую упругость, поднимаются на меньшую высоту и, не до­стигая уголкового отражателя 1,остаются в центральной сек­ции сепаратора и разгружаются на сходе с нее. Результаты се­парации зависят не только от взаимодействия кусков с упругой сеткой, но и с уголковым отражателем.

Рисунок 8– Схема вибрационного сепаратора с подвижной поверхностью

Другой вариант использования эффектов ударного взаимо­действия частиц полезного ископаемого с плитой получают при сбрасывании их с некоторой высоты на наклонно установленную плоскость (Рисунок 9). При этом частицы большей упругости получают большую скорость, движутся по более пологой траек­тории и пролетают большее расстояние, а частицы с понижен­ной упругостью получают меньшую скорость, движутся по кру­той траектории и падают ближе от точки соударения.

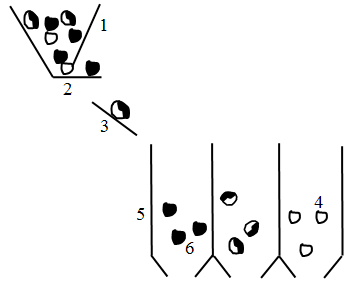

Рисунок 9 – Схема сепаратора с неподвижной рабочей поверхностью. 1 – бункер; 2 – вибропитатель; 3 – плита; 4, 6 – частицы; 5 – приемники продуктов разделения

Зависимость дальности отскока частиц крупностью 20 мм от прочности материала (по Н. К. Тимченко) приведена в Таблица 1.

Таблица 1 – Дальность отскока

Схема сепаратора для разделения по упругости представле­на на Рисунок 9. В этом сепараторе исходный материал с бункера 1 по вибропитателю 2 монослоем подают на плиту 3, отражаясь от которой, частицы 4 и 6 попадают в приемники продуктов раз­деления 5.

Низкое качество продуктов разделения вынуждает промпродукт каждой операции возвращать в начало процесса. Пере­чистка хвостов первой операции обогащения позволяет доизвлечь гравий.
