Основные типы локальных коммуникационных сетей


Дата добавления: 2013-12-23; просмотров: 1468; Нарушение авторских прав


Классификация и примеры ЛИВС

Общая характеристика локальных ИВС

Локальная ИВС реализует современную технологию комплексируя и комплексного использования информационно-вычислительных ресурсов. К числу локальных относятся сети объединений, предприятий, учреждений и институтов протяженностью до 10-15 км. На базе локальных сетей могут решаться практически все задачи, связанные с управлением пр-вом, планированием и учетом, научными исследованиями, проектированием новой техники и технологии, автоматизации пр-ва. В локальные сети могут входить все типы ЭВМ, начиная от микромашин и кончая супер ЭВМ. Причем локальные сети могут иметь связь с региональными и глобальными ИВС.

Абонентами (объекты генерир. или потребл. инф.) локальной ИВС являются:

· ЭВМ и их комплексы;

· Устройства оперативной и внешней памяти;

· Терминалы, т.е. дисплеи, графолостроители, печатные устройства;

· Телетайпы;

· Копировальные и факсиминные аппараты;

· Телевизионные камеры и мониторы;

· Телефоны и диктофоны;

· Роторы, автом. станки и тех-мы;

· Радиоприемники, телевизоры, магнитофоны и т.д.

Каждый абонент сопрягается со станцией, которая обеспечивает передачу или прием информации.

Из совокупности абонента и станции образуется абонент станции. Для оценки качества локальных ИВС служат следующие критерии:

· надежность

· производительность

· гибкость и возможность развития

· простота реализации информации

При оценке сети по этим критериям необходимо учитывать:

· размер сети

· топологию сети

· скорость передачи информации

· физическую среду, используемую для передачи информации

· используемые протоколы и методы доступа

· наличие или отсутствие упр-го узла

На основе локальной ИВС возможно решать следующие практические задачи:

· коллективное использование ЭВМ для проведения расчетов



· создание широкого спектра банков д-х и информационно-поисковых систем

· выполнение научных, проектных, конструкторских и технологических работ

· управление роботами, машинами и автоматическими станками

· передача и временное хранение информации при помощи электронной почты

· сбор, упорядочивание и хранение информации о деятельности предприятия или учреждения

· подготовка и редактирование писем, отчетов и справок

· обмен документами без выпечатывания их на бумаге

· выписывание счетов, ведение бух. и склад. Учета

· подготовка и передача чертежей, схем, рисунков, фотографий, изображая с натуры и др.

ЛИВС возможно классифицировать по следующим признакам:

1. по функциональному назначению сети

2. по механизму передачи блоков д-х

3. по числу и типу используемых абонентских систем (см. рис. 20.3)

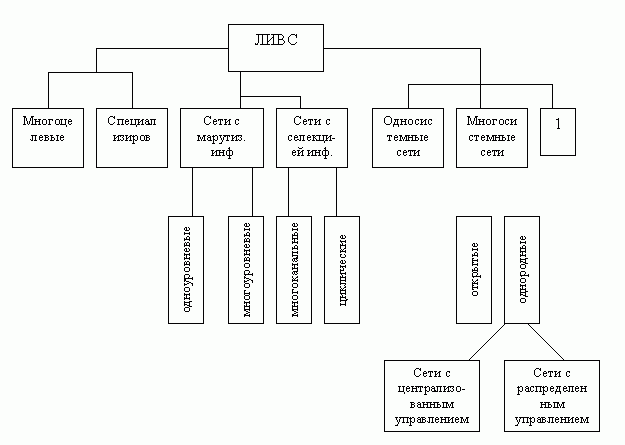

Рис. 20.3 — Классификация ЛИВС, 1 — сети персональных компьютеров

Приведем примеры иллюстрирование односистемную сеть, многосистемную сети и сеть персональных компьютеров (См. рис.1)

Коммуникационная сеть (см. рис. 2)

Сети персональных компьютеров (ПК) (см. рис.3)

ПК: персональные бытовые ЭВМ, персональные профессиональные ЭВМ (ЕС-1841), персональные вычислительные системы

Приведем пример ЛИВС, которые охватывают абонентные системы на уровне объединения (см. рис. 4)

Коммуникационная сеть представляет собой совокупность физической среды (эфир, световод., коксиолон., кабель, плоский кабель и др.), аппаратных и программных средств, которые обеспечивают информационную взаимосвязь между абонентами системы. С помощью интегрированных коммуникационных сетей возможно передавать в дискретной форме информацию между ЭВМ и терминами, речь человека, графические и телевизионные изображения и т.д.

Начинает появляться интеллект коммуникационной сети, позволяет подключать к сети многочисленных абонентов с нестандартным интерфейсом.

Коммуникационные сети предъявляют следующие требования:

1. высокая надежность передачи блоков данных

2. небольшая ст-ть передачи

3. высокая скорость передачи

4. износоустойчивость и долговечность оборудования

5. малые потери информации

6. минимальный штат обслуживания

7. передача данных, закодированных разным способом

Для описания коммуникационной сети используют 4 основные характеристики:

1. трафик (поток данных)

2. надежность передачи

3. время установления сквозного соединения (2-3 сеть)

4. скорость передачи блоков данных

Коммуникационные сети принято классифицировать на типы в зависимости от характера доставки блоков данных от абонента — отправителю и абонента — получателю.

Рис. 20.4 — Коммуникационные сети

На практике широко используются моноканалы, которые имеют: звездообразную, древовидную, магистральную, кольцевую топологию.

Звездообразная топология моноканала (см. рис. 5)

Древовидный моноканал (см. рис. 6)

Магистральный моноканал (см. рис. 7)

Кольцевой моноканал (см. рис. 8)

Во всех моноканалах реализуется один и тот же принцип передачи информации. Он заключается в том, что передаваемые блоки данных принимаются почти одновременно всеми абонентами системами. После этого каждый абонент системы просматривает получаемые блоки данных, отбирает адресуемые ей блоки и уничтожает остальные.

Достоинства моноканала:

1. физическая среда полностью пассивна

2. простота прокладки моноканала

3. большая надежность моноканала

4. высокая скорость передачи информации

5. возможность одновременной передачи данных и речи

6. простота подключения новых абонентных систем

Недостатки моноканала:

1. высокая ст-ть физической среды

2. общая длина моноканала ограничена

3. относительно сложные формы управления передачей

4. сильные шумы при увеличении числа абонентских систем
