Расчет структурных составляющих машинного двора

Площадь F₁ для размещения всех машин на открытой площадке с учетом их габаритных размеров определяют из выражения:

где l_i-длина машины, м; b_i - ширина машины, м; n - количество машин на хранении.

Длину S ряда, на котором устанавливают машины на хранение, рассчитывают по формуле:

где g— соотношение длины и ширины площадки для размещения машин (принимается 2:3).

Ширина площадки В вытекает из выражения:

Число рядов размещения машин Р определяют по формуле:

где а - расстояние между машинами, м (принимается 0,7. ..1,0 м); l_ср - усредненная длина машин, находящихся на хранении, м.

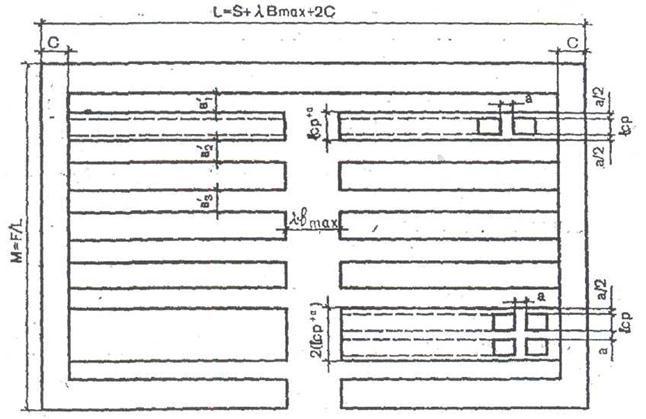

Рис. 2. Схема двухрядного размещения машин на открытой площадке

При двухрядном размещении машин на открытой площадке (рис. 2) площадь полос остается без изменения, а количество проходов уменьшается.

Площадь проезда между рядами машин рассчитывают по формуле:

где b_max - наибольшая ширина машины, м; b'_cp - средняя ширина проезда равна

где Р - ширина выездных полос около рядов, м; l - коэффициент, учитывающий размеры агрегатов и радиусы их поворотов (при определении размера основного проезда принимают l= 2...2,5).

При вычислении размеров площадки значение b^’_ср принимают 8...10 м, которое затем уточняют в зависимости от размеров и радиуса поворота машин на данной полосе. Ширину выездных полос принимают 6...12 м.

Площадь, занимаемую зелеными насаждениями и изгородью, рассчитывают по формуле:

где с - ширина полосы для размещения ограды и озеленения.

Общую длину площадки для хранения машин находят из выражения:

а ширина площадки равна

К лекции 14

Таблица 2

Коэффициенты перевода основной сельскохозяйственной техники в условные машинно-места

Машина	Марка	Габариты, м	Коэффициент перевода в условное машинно-место

Тракторы	ДТ-75 (2)	8,00	1,00
К-701 (3)	21,31	2,66
Т-150К	12,54	1,56
Т-150 (1)	7,99	0,99
Т-130 (1)	12,85	1,61
МТЗ-80 (3)	7,74	0,97
ЮМЗ-6 (1)	7,85	0,98
Т-4А (1)	8,66	1,11
Т-70С	5,71	0,71
Т-40М (3)	5,94	0,74
Т-28Х4М	8,54	1,06
Т-25А	4,26	0,53
Т-16МТ	6,84	0,85
Комбайны	СК-5	57,7	7,22
СК-6	48,32	6,04
«Дон-1500»	69,2	8,65
КСС-2,6	25,75	3,22
Е-067/1А	15,53	1,94
ЕМ-11	12,95	1,61
МСК-1	46,06	5,75
ККУ-2	33,19	4,14
ККМ-4	23,08	2,88
РКС-6	32,89	4,11
30ЦХ.6	13,68	1,71
2ВЦХ	16,83	2,1
КСКУ-6	66,17	8,27
ЛКВ-4Т	23,00	2.9
ККП-1,8	31,29	3,91
14ХВ-2.4А	21,50	2,7
КС-6	22,95	2,86
СПС-4,2	25,2	3,15
КСК-100	39,75	4,96
БМ-6А	33,84	4,23
2-ПТС-4М-785А	11,88	1,48
Тракторные прицепы	2-ПТС-4-887А	13,75	1,72
4-ШР-б	11,27	1,41
1-ПТС-2	8,28	1,03
ММЗ-771	18,65	2,33
ММЗ-768Б	8,54	1,06
ПСЕ-12,5	14,73	1,84
Е-281	31,05	3,88
Косилки	Е-301	38,08	4,76
КС-Ш	18,56	2,32
КПРМ-3	14,76	1,84
КТП-6	26,22	3,28
КДП-4	6,3	0,79
К-2,1М	7,98	0,99
КНФ-2,1	11,33	1,41
КНФ-1,6	2,97	0,37
ЖНВ-6	18,45	2,31
Жатки	ЖВС-6	31,96	3,99
ЖРБ-4,2	50,24	6,28
ЖРС-4,9А	20,30	2,53
С3-3,6	14,74	1,84
Сеялки	СЗУ-3,6	16,75	2,09
СЗЛ-3,6	16,8	2,1
СУПН-8	24,76	3,09
СКНК-8	13,54	1,69
СН-4Б-1	7,36	0,92
Картофелесажалки	КСН-90	9,70	1,22
СКС-4	16,00	2,00
СКМ-6	20,88	2,61
1-РМГ-4	11,02	1,37
Машины для внесения удобрений	РУМ-5 V	12,21	1,53
СНТ-16П	3,5	0,43
РЖТ-8	14,62	1,83
ПРТ-10	17,79	2,22
ПРТ-16	22,25	2,78
РОУ-5	12,32	1,54
ОВТ-1В	6,38	0,79
ОН-400	9,32	1,16
Машины для защиты растений	ОШУ-50А	9,06	1,13
ПС-10	6,62	0,82
КПС-4	9,6	1,2
КПШ-9	26,65	3,33
Культиваторы	КРН-8,4	69,84	0,73
КПУ-400	6,35	0,79
КРН-5,6	13,02	1,63
ЛДГ-5	13,76	1,72
ЛДГ-10	29,4	3,67
Лущильники	ЛДГ-15	37,40	4,63
ЛД-20	69,42	8,67
ПЛН-3-35	3,4	0,42
ПЛН-5-35	8,71	1,09
Плуги	ПЛН-4-35	6,3	0,79
ПЛН-6-35	15,75	1,96
ПН-8-35	24,3	3,00
ПТК-9-35	36,72	4,59
СП-16	30,00	3,75
СП-11	50,21	6,27
Сцепки	СГ-21	66,88	8,61
БЗТС-1,0	1,31	0,16
БЗСС-1,0	1,30	0,16
Бороны	БДТ-7,0	21,24	2,65
БСО-4,0	7,38	0,92
ПС-1,6	16,5	2,06
К-453	13,8	1,73
Пресс-подборщики, подборщики	ПРП-1,6	12,27	1,53
		0,5

Сборочные единицы, агрегаты, запчасти
