1. Выбор площадки машинного двора

Открытые площадки с твердым покрытиемпредназначены для размещения и хранения сельскохозяйственной техники. Поверхность их делают ровной с уклоном 2...3⁰ для стока дождевых и талых вод. В качестве твердого покрытия применяют асфальт, асфальтобетон, бетон, гравий (рис. 1).

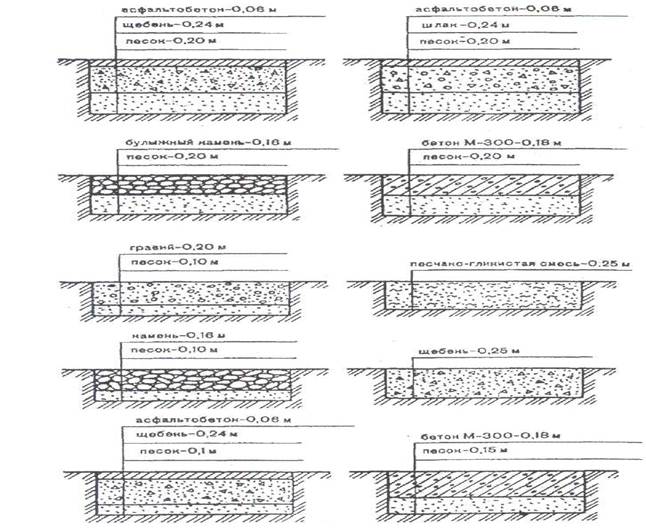

Рис. 1. Схемы покрытий площадок для хранения техники

Площадки либо состоят из отдельных полос с твердым покрытием, либо имеют сплошное твердое покрытие.

Технику на площадках размещают по видам и маркам машин в соответствии с технологическим планом выполнения полевых работ, то есть в таком порядке, который обеспечивает свободный въезд и выезд машин, а также осмотр и техническое обслуживание их в период хранения.

На открытых площадках минимальное расстояние между машинами в ряду должно быть не менее 0,7 м, а между рядами машин - не менее 6 м.

Ширину полос определяют в зависимости от габаритов и способа установки машин. Как правило, ширина полос при однорядном размещении - 2...3 м, а при двухрядном - 4...6 м. Экономически целесообразно на площадках с твердым покрытием размещать только рабочие органы прицепных машин. Сницы, прицепные устройства могут выступать за пределы площадок.

Строительству открытой площадки с твердым покрытием предшествует определение ее общей площади.

Размеры этой площади без учета территории, занимаемой складом, закрытыми стоянками, постом консервации и другими объектами машинного двора, находят по формуле:

где F₁ - площадь для размещения всех машин на открытой площадке с учетом их габаритных размеров, м²; s- процент резервной площади (рекомендуется брать до 5% полезной площади);

К_сp - средний коэффициент использования площади рядов (принимается по табл. 1); F₂ - площадь проезда, между рядами машин, м²; F₃ - площадь полосы озеленения и изгороди, м².

Таблица 1

Коэффициенты использования полезной площади для различных групп машин
