Лист миллиметровки или страница тетради в клеточку — это и есть наглядное представление такого средства контроля за построением, как сетка (Grid). Сетка — это набор горизонтальных и вертикальных пересекающихся штриховых или пунктирных линий, предназначенных для точного расположения или выравнивания объектов и узлов. Активизация привязки к сетке приводит к тому, что при перемещении объекты и узлы "перепрыгивают" между точками, находящимися на пересечениях вертикальных и горизонтальных линий сетки.
Чтобы включить отображение сетки, выполните команду меню View Grid(Показать Сетка). При этом напротив пункта Grid (Сетка) будет установлен флажок и на рабочей области появится сетка.
Чтобы спрятать сетку, выполните эту команду еще раз. Выбор пунктаGrid(Сетка) при отображенной сетке приведет к снятию флажка и исчезновению сетки с рабочей области.

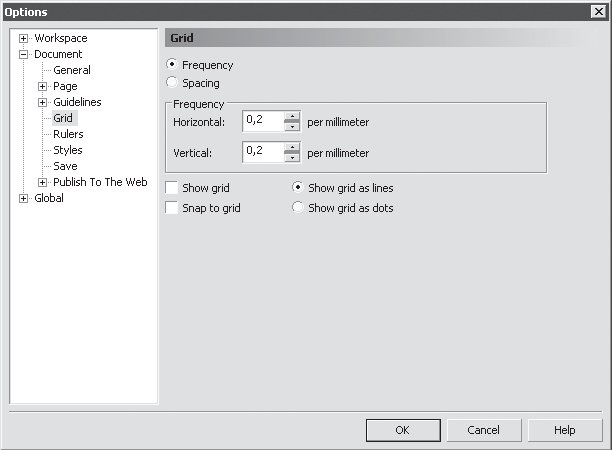

Интервал, через который линии сетки следуют друг за другом, можно настроить самостоятельно. Для этого необходимо открыть диалоговое окно Options (Параметры): выполните команду меню View Grid and Ruler Setup(Показать Установка сетки и линейки) или щелкните на кнопке . В результате на экране появится окно настройки параметров сетки (рис. 7.3).
Выполнив в данном окне требуемые настройки, следует щелкнуть на кнопке OK, чтобы они вступили в силу.
Сетка представляет собой набор горизонтальных и вертикальных пересекающихся штриховых или пунктирных линий, следующих друг за другом через определенный интервал или, другими словами, повторяющихся с заданной частотой. Внешний вид сетки можно выбрать с помощью положения переключателя:Show grid as lines (Показать сетку в виде линий) или Show grid as dots (Показать сетку в виде точек) (рис. 7.4).
Режим настройки параметров можно выбрать с помощью положения соответствующего переключателя: Frequency (Частота) или Spacing (Интервал) (рис. 7.5).
Если переключатель установлен в положение Frequency(Частота), то становятся доступными параметры, расположенные в области Frequency(Частота) (рис. 7.6).
Частоту отображения линий сетки можно задать как по горизонтали, так и по вертикали.

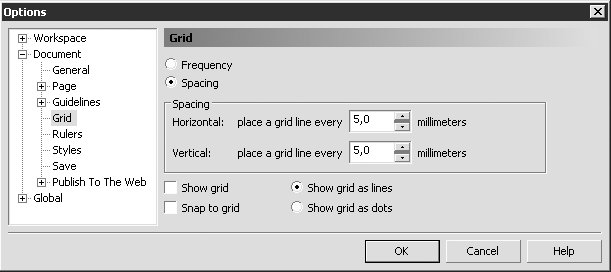

Если переключатель установлен в положение Spacing (Интервал), то доступными становятся параметры, расположенные в области Spacing (Интервал) (рис. 7.7).
Рис. 7.4. Переключатель, отвечающий за внешний вид сетки
Рис. 7.5. Переключатель, предоставляющий возможность выбрать режим настройки параметров сетки

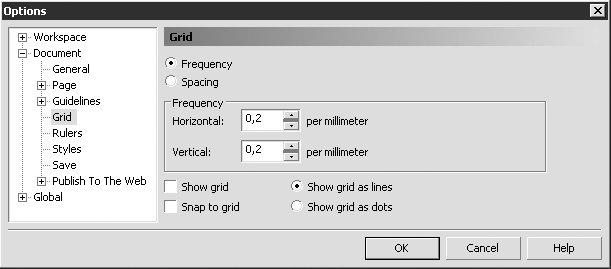

Рис. 7.6. Параметры настройки частоты линий сетки

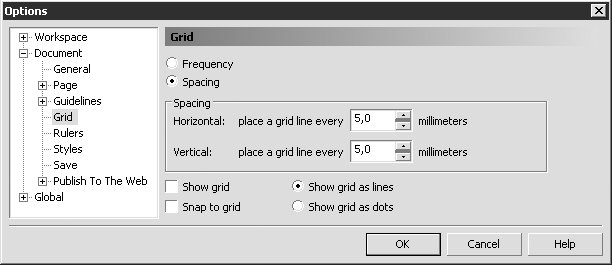

Рис. 7.7. Параметры настройки интервала между линиями
Можно указывать интервал между линиями сетки как по горизонтали, так и по вертикали. Значение задают в миллиметрах (табл. 7.1).
Таблица 7.1. Соотношение между частотой повторения линий и величиной интервала между линиями сетки
Частота, мм-1
Интервал, мм
0.5
0.2
0.1
Таким образом, соотношение между частотой повторения линий и интервалом между ними можно выразить в виде соотношения:
Настроив требуемые параметры, необходимо активизировать привязку к линиям сетки. Для этого необходимо выполнить команду меню View Snap To Grid (Показать Привязка к сетке).
Выполнение этого действия приведет к установке в меню соответствующего флажка.
Чтобы отключить привязку к линиям сетки объектов и узлов, следует повторить данную команду. При этом соответствующий флажок будет снят.
Включать и отключать привязку к линиям сетки можно также щелчком на кнопкеSnap To Grid (Привязка к сетке) ( ), расположенной на панели свойств (рис. 7.8).
увеличить изображение Рис. 7.8. Расположение кнопки Snap To Grid (Привязка к сетке) на панели свойств
ПРИМЕЧАНИЕ.Данные параметры отображаются на панели свойств после выбора инструмента Pick (Выбор) ( ) и щелчка на свободной от графических объектов части рабочей области.
Практическое задание 69. "ГлавПродукт"
Откройте диалоговое окно настройки параметров сетки (View Grid and Ruler Setup (Показать Установка сетки и линейки)).
Установите переключатель в положение Spacing (Интервал).
Задайте интервалы по горизонтали и по вертикали равными 5,0 мм.
Щелкните на кнопкеOK.
Включите отображение сетки.
Активизируйте привязку к линиям сетки.
Выберите инструмент Bezier (Кривая Безье) ( ).
Постройте фигуру, изображенную на рис. 7.9.
Установите 30%-ный черный цвет заливки.
Постройте вторую фигуру (рис. 7.10).
Установите для второй фигуры цвет заливки, равный 60%-ном черному.
В итоге должно получиться следующее изображение логотипа компании "ГлавПродукт" (рис. 7.11).
Рис. 7.9. Заготовка,построенная с помощью инструмента Bezier (Кривая Безье)
