Инструмент Freehand (Кривая)

ИнструментFreehand (Кривая) позволяет создавать прямолинейные и криволинейные отрезки.

Чтобы построить прямолинейный отрезок с помощью этого инструмента, необходимо выполнить такие действия.

1. Выбрать инструмент Freehand (Кривая) ( ).
2. Перевести указатель ( ) на рабочую область и щелкнуть кнопкой мыши.
3. Переместить указатель в то место, где необходимо создать второй узел, и щелкнуть кнопкой мыши.

ПРИМЕЧАНИЕ.Данный способ позволяет построить одиночный прямолинейный отрезок.

СОВЕТ.Если вы хотите продолжить построение, то для этого необходимо расположить указатель мыши на одном из концевых узлов построенного контура и, когда указатель примет вид , щелкнуть основной кнопкой мыши. После этого нужно переместить указатель мыши в то место, где необходимо создать следующий узел, и снова щелкнуть основной кнопкой мыши. Таким образом можно построить полигональную линию.

Чтобы построить криволинейный контур с помощью инструментаFreehand(Кривая), необходимо действовать следующим образом.

1. Выбрать инструмент Freehand (Кривая) ( ).
2. Перевести указатель мыши ( ) на рабочую область.
3. Нажать кнопку мыши и, не отпуская ее, перетащить мышь, создавая кривую.

Гладкость линии итоговой кривой можно задать с помощью параметра Freehand Smoothing (Сглаживание кривой), расположенного справа на панели свойств при активном инструменте Freehand (Кривая) ( ). Значение сглаживания кривой по умолчанию равно 100 — это дает возможность получать гладкие контуры с минимальным количеством узлов. Уменьшение значения данного параметра делает инструмент более чувствительным к движению мыши и приводит к созданию большего количества узлов при рисовании кривой (рис. 6.5).

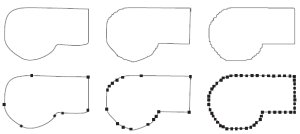

Рис. 6.5. Фигуры, нарисованные инструментом Freehand (Кривая) при разных значениях параметр Freehand Smoothing (Сглаживание кривой): 100 — слева, 50 — в центре, 0 — справаПрактическое задание 63. Цветок

Постройте фигуру, изображенную на рис. 6.6, с помощью инструмента Freehand(Кривая) ( )
