Построение графика функции в Turbo Pascal.


Дата добавления: 2015-09-15; просмотров: 4164; Нарушение авторских прав


Задача. Требуется составить программу построения на экране дисплея графика функции

У =F(x)

Решение этой задачи удобно проводить в следующем порядке:

1. Определить границы значений аргумента, в пределах которых будет строиться график. Обозначим их следующим образом:Xmin- нижняя граница, Хmax — верхняя граница.

2. Для данной области значений аргумента определить предельные значения функции: Ymin и Ymax. Эти значения необязательно должны быть точными. Они могут быть оценочными снизу и сверху соответственно.

3. Задать границы графического окна, в пределах которого будет рисоваться график: [Xgmin, Xgmax,] [Ygmin, Ygmax]. Поскольку в графических координатах вертикальная ось направлена вниз, то

Ygmin>Ygmax

Таким образом, мы имеем две системы координат: (X, Y), которую назовем системой математических координат (в литературе чаще используют термин «мировые координаты»), и (Xg, Yg) — систему графических координат. Нетрудно получить формулу, связывающую графические и математические координаты:



Здесь квадратные скобки означают округление до целого значения (функция Round).

Построение графика функции может производиться либо точечным методом, либо кусочно-линейным. При первом способе график строится как последовательность точек, расположенных максимально близко. Производится «попикселевый» перебор значений аргумента в интервале [Xgmin, Xgmax] с выставлением точек с соответствующими координатами Y.

При кусочно-линейном методе задается шаг ΔХ и рассчитывается последовательность значений i ,Yi):

График строится в виде отрезков прямых, проведенных через точки (Xi,Yi), (Xi+1, Yi+1).

Пример.Составим программу построения графика функции

у = sin х

для х принадлежит [0; 2л], используя первый (точечный) метод.

Из условия задачи следует, что Xmin= 0, Хтax= 2л. В этих пределах функция sin x меняется от -1 до 1. Поэтому Fmin = -1, Fmax= 1.



Выберем следующие границы графического окна:

Xgmin = 10; Xgmax= 200;

Ygmin = 140; Ygmax= 40.

График строится в виде последовательности точек с математическими координатами

Хi= Xmin + i-h;

Yi = sin(Xi); i = 0, ...,190.

Шаг h выбирается минимально возможным, соответствующим шагу графической сетки:

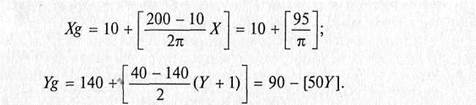

Приведенные выше формулы перевода математических координат в графические примут вид:

Вместе с графиком функции строятся оси координат. Ось X имеет координату Yg= 90, ось Y— координату Xg = 10.

UsesGraph;

VarDriver,Mode: Integer;

X: Real; Xg,Yg,I: Integer;

Begin

{Инициализация графического режима}

Driver:=Detect;

InitGraph(Driver,Mode,'C:\TP\BGI');

SetColor(White);{белый цвет линий}

SetBkColor(Black);{черный цвет фона}

Line(10,90,200,90);{ось X}

Line(10,20,10,160);{ось Y}

{Построение графика функции желтыми точками}

Х:=0;

ForI:=0 То190 Do Begin

Xg:=10+Round(95/Pi*X) ;

Yg:=90-Round(50*Sin(X)) ;

PutPixel(Xg,Yg,Yellow);

X:=X+Pi/95;

End;

{Разметка осей,запись функции}

OutTextXY(15,30,'Y');

OutTextXY(205,90,'X');

OutTextXY(130,40,'Y=SIN(X)');

ReadLn;{задержка}

CloseGraph; {выход из графики}

End.
