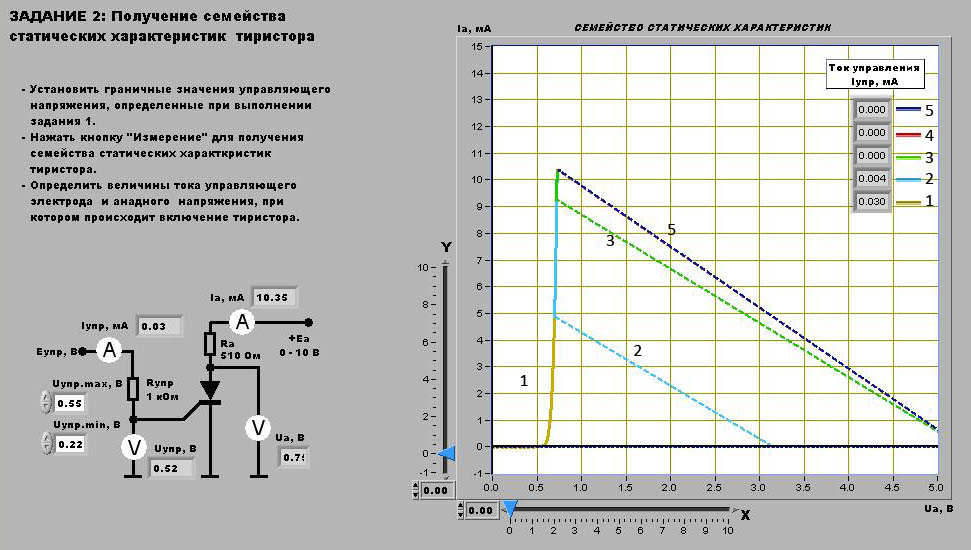

4.2.1. &4.2.2 Построить семейство кривых используя полученные ранее значения максимального и минимального напряжения источника ЭДС в цепи управляющего электрода.
4.2.3. Для каждой кривой найти значения тока и напряжения на аноде в момент включения.
Для Iупр = 0.032 [мА]:
Для Iупр = 0.005[мА]:
Для всех остальных кривых:
значение тока можно принять равным нулю (согласно полученному графику).
4.3.1. Получить график выходного сигнала тиристора при входном сигнале с частотой 200 [Гц], амплитудой равной 9 [В], углом сдвига по фазе управляющего импульса 90 градусов.
4.3.2. Определить диапазон изменения угла включения тиристора для которого среднее напряжение на нагрузке изменяется от минимального, до максимального значения.
4.3.3. Для полученного значения

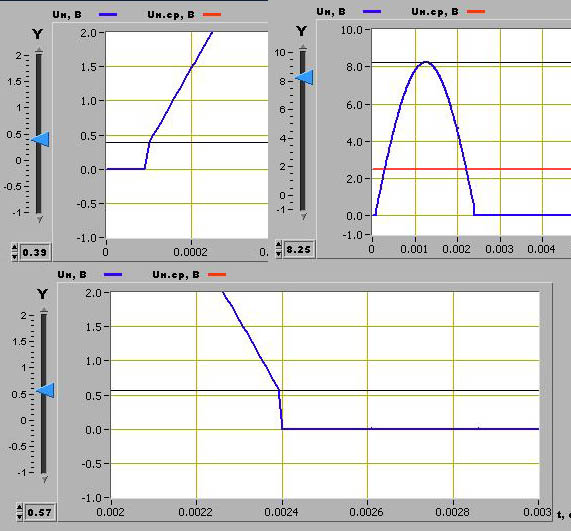

записать мгновенные значения напряжения на нагрузке в момент включения и выключения, а также максимальное значение.
4.3.4. Сравнить
с
, а также
с .
;
4.3.5. Вычислить разность между амплитудой входного сигнала и максимального значения напряжения на нагрузке, сравнить найденное значение с остаточным напряжением из пункта 4.1.4.
;
;
Вывод:
