Найдем АФЧХ, АЧХ, ФЧХ и ЛАХ интегрирующего звена:
W(jω) = K/jω = Kω·j/ω2 = 0 – (K/ω)·j = 0 – (1/Tω)·j
A(ω) =
= K/ω = 1/T ω
φ(ω) = arctg(-(K/ω)/0) = –arctg(∞) = –π/2 = –900
L(ω) = 20·lg[A(ω)] = 20·lg(K/ω) = 20lg(K) – 20lg(ω) = –20 lg(Tω)
Таким образом, интегрирующее звено ослабляет высокие частоты и неограниченно (теоретически) усиливает низкие частоты. Фазовый сдвиг постоянен и равен –900.

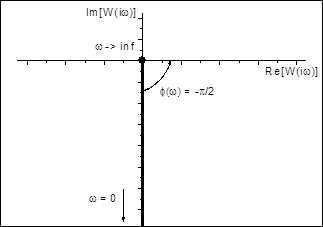

Рис. 4.7. АФЧХ и ЛАХ интегрирующего звена.
