Область экрана


Дата добавления: 2015-09-15; просмотров: 612; Нарушение авторских прав

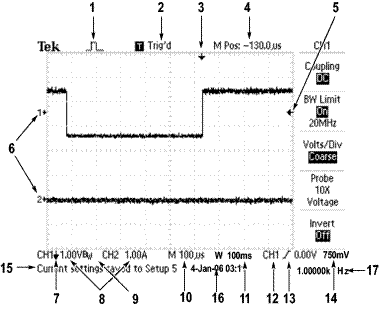

Помимо осциллограмм, на экране отображаются подробные сведения о

сигналах и настройке управления осциллографом.





1.Значок, показывающий режим сбора данных. Эти режимы устанавливаются отдельно. По умолчанию установлен режим усреднения.





режим выборки режим пиковой детекции режим усреднения





2.Состояние синхронизации может иметь следующие значения:

Осциллограф производит регистрацию данных в интервале

до запуска синхронизации. Все виды синхронизации в

данном состоянии игнорируются.

Все данные в интервале до запуска зарегистрированы,

осциллограф готов к приему сигнала синхронизации.

Синхронизация запущена и осциллограф регистрирует

данные в интервале после запуска синхронизации. Этот режим установлен по умолчанию

Сбор данных осциллограммы приостанавливается.

Сбор данных в одиночном запуске завершен.

Осциллограф работает в автоматическом режиме, а

данные осциллограммы регистрируются в отсутствие синхронизации.



Данные осциллограммы непрерывно регистрируются и

отображаются в режиме сканирования.



3.Маркер показывает горизонтальное положение синхронизации. Чтобы

изменить положение маркера, поверните ручку ПОЛОЖЕНИЕ в группе

ГОРИЗОНТ.

4.В этом поле отображается положение во времени, соответствующее

средней линии координатной сетки. Началом отсчета служит момент

синхронизации.

5.Маркер указывает уровень синхронизации по фронту или по

длительности импульса.

6.Опорные уровни отображаемых осциллограмм на экране обозначены

маркерами. Если маркер отсутствует, канал не отображается.

7.Значок в виде стрелки показывает, что осциллограмма инвертирована.

8.В полях указаны коэффициенты масштабирования по вертикали для



каналов.

9.Значок BW указывает, что полоса пропускания канала ограничена.

10.В этом поле отображается значение основного масштаба времени.

11.Если используется окно, в этом поле отображается значение масштаба

времени в окне.

12.В этом поле указан источник сигнала синхронизации.

13.Значок, указывающий выбранный тип синхронизации, может иметь

следующий вид:

Синхронизация по нарастающему фронту.



Синхронизация по ниспадающему фронту.



Синхронизация по видеосигналу с выбором строки.



Синхронизация по видеосигналу с выбором поля.



Синхронизация по длительности импульса, положительная полярность.



Синхронизация по длительности импульса, отрицательная полярность.

14.В этом поле отображается значение уровня запуска по фронту или по

длительности импульса.

15.Область сообщений, в которой отображаются полезные сообщения;

некоторые из них появляются на экране только на три секунды.

16.В этом поле отображается дата и время.

17.В этом поле отображается значение частоты синхронизации.





Порядок проведения измерений для данной работы.

ВКЛЮЧИТЕ ОСЦИЛЛОГРАФ И ДОЖДИТЕСЬ ЕГО ЗАГРУЗКИ!

После установки щупов на узлах схемы (не забывайте правило «земля – к - земле») и подключения питания к схеме смело нажимайте кнопку АВТОУСТ.

Так как по умолчанию установлен режим нескольких синусоид, то на экране должны высветиться 2 разнесённых синусоиды.

Для детектирования напряжения на отдельном элементе, который расположен между измеряемыми узлами, нажмите кнопку МАТН. В меню этой функции выберите операцию вычитания и в качестве источников установите СН1 –СН2 (при необходимости СН2 –СН1).



Измерение напряжений

После этого можно измерить действующее значение измеряемых напряжений.

В принципе это можно сделать по сетке экрана осциллографа, так как мы знаем цену деления

(см. п.8, Область экрана).

Но более точные измерения можно поручить осциллографу. Для этого следует войти в меню ИЗМЕРЕНИЯ и копками, расположенными сбоку экрана, установить подфункции, либо Cyc RMS, либоRMS для каналов СН1 и СН2, а также для вычисляемого сигнала МАТН.

Считываем полученные результаты и заносим их в таблицу Рабочей тетради! J

Аналогично можно провести измерения частоты или периода. Обратите внимание, что значение частоты детектируется на экране генератора, а также как частота синхронизации в области сообщений на экране (см п.15, Область экрана).



Измерение разности фаз

В данной модификации осциллографа не предусмотрено автоматическое измерение разности фаз. Поэтому будем делать их вручную.

Для этого перейдите в режиме АВТОУСТ. к функции изображения одного периода колебаний.

Переместите среднюю линию всех сигналов на одну общую «нулевую» линию. Перемещение сигналов СН1 и СН2 производится ручкой перемещения сигналов по вертикали1 (см. Элементы управления отображением по вертикали). А перемещение вычисленного сигнала МАТН производится универсальной ручкой при выполнении функции position в меню МАТН.

Далее нажмите кнопку CURSOR. В появившемся на экране меню курсора выберите функцию TIME и на экране появятся два вертикальных курсора, положение которых управляется УНИВЕРСАЛЬНОЙ РУЧКОЙ в соответствии с выделенным в меню курсором. Для перехода к другому курсору просто нажмите боковую кнопку напротив соответствующего курсора.

Установите курсоры в точках пересечения соответствующим сигналом нулевой линии. В меню курсора на экране появится значение временного интервала Dt между курсорами, т. е. разности фаз, выраженной в секундах. Остаётся перевести это значение в градусы.

Для этого используем соотношение, что период Т=1/F=360°.

Тогда Dj=360°∙Dt/T=360°∙F/Df

Заносим это значение в таблицу в рабочей тетради! J

DC
