Кнопки меню и управления

Универсальная ручка

Нам в данной работе потребуются:

АВТОУСТ.Автоматическая установка значений параметров управления

сигналом, обеспечивающих приемлемое изображение входящих сигналов.

Эта кнопка избавит Вас от мучительных прокруток всех ручек и безумного нажимания кнопок.

Так как в данной работе используются гармонические сигналы, то на экран будет выводиться следующее меню:

Функция	Пояснения
	Несколько периодов колебаний
	Один период колебаний
	FFT Фурье-анализ
UNDO Setup	Возврат к предыдущим уставкам

ИЗМЕРЕНИЯ.При нажатии данной кнопки на экране отображается меню

автоматических измерений, где указаны источники сигналов и измеряемые параметры .

Всего вы можете измерить 5 параметров трёх выводимых сигналов СН1, СН2 и МАТН.

Соответствующими кнопками, расположенными сбоку экрана, вы можете установить выводимый сигнал и его измеряемый параметр, в соответствии со списком.

Измеряемый параметр	Пояснения
Freq	Рассчитывает частоту сигнала по первому циклу
Period	Рассчитывает время первого цикла
Mean	Рассчитывает среднеарифметическое значение записанного сигнала
Pk-Pk	Рассчитывает размах записанного сигнала (между максимумом и минимумом)
Cyc RMS	Рассчитывает действующее значение сигнала по первому циклу
RMS	Рассчитывает действующее значение сигнала по всему записанному сигналу
Cursor RMS	Рассчитывает действующее значение сигнала от выбранной точки до конца сигнала
Min	Отображает минимальное значение из всех записанных 2500 точек сигнала.
Max	Отображает максимальное значение из всех записанных 2500 точек сигнала.
Rise Time	Длительность фронта - Измеряет время между 10% и 90% значением сигнала по фронту импульса.
Fall Time	Длительность среза - Измеряет время между 10% и 90% значением сигнала по срезу импульса.
Pos Width	Ширина положительного импульса – измеряет время между фронтом и срезом на уровне 50% значения сигнала.
Neg Width	Ширина отрицательного импульса – измеряет время между срезом и фронтом на уровне 50% значения сигнала.
Duty Cyc	Рассчитывает отношение длительности положительного импульса к периоду повторения
Phase	Рассчитывает разность фаз между двумя сигналами
Delay	Рассчитывает задержку между фронтами двух импульсов разных каналов
None	Нет измерений

КУРСОР.Вывод на экран меню курсора.

После выхода из этого меню, курсоры могут отображаться на экране, но изменить их положение уже невозможно.

Функции	Подфункции	Пояснения
Type*	Off Voltage Time	Выбирает выводимые курсоры для измерения напряжения (по горизонтали) и времени (частоты) (по вертикали)
Source	CH1 CH2 MATH REFA REFB	Выбирает источник сигнала, к которому привязываются курсоры
Delta		Отражает разницу между положениями курсоров (если выбраны временные курсоры, то это время между ними)
Cursor 1		Отражает положение первого курсора, которое может изменяться универсальной ручкой
Cursor 2		Отражает положение второго курсора, которое может изменяться универсальной ручкой

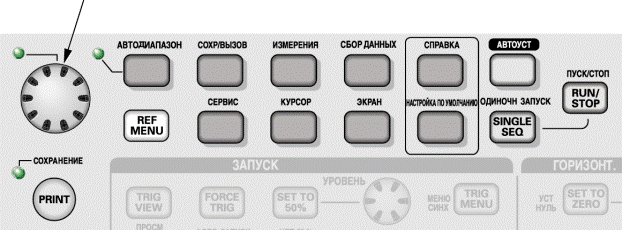

Универсальная ручка.Конкретная функция ручки определяется отображенным на экране меню или выбранной командой меню. Когда ручка активна, рядом с ней загорается индикатор. В таблице указаны некоторые функции ручки.

меню	Функции ручки (функции меню)	Описание
Cursor (курсор)	Cursor 1 (Курсор1) или Cursor 2 (Курсор 2)	Устанавливает положение выбранного курсора
Math (Математика)	Position (Положение)	Установка положения расчетной осциллограммы
	Vertical Scale (Масштаб по вертикали)	Изменение масштаба расчетной осциллограммы по вертикали
Measure (Измерения)	Type (Тип)	Выбор типа автоматического измерения для каждого источника
