Предварительные замечания

Академия корпоративного образования

Институт дополнительного профессионального образования

Учебный центр охраны труда и безопасности

Лекция

Тема: «Краткие сведения из электротехники»

Автор: к.т.н., доцент А.Н.Штин

г.Екатеринбург

2011 год

Основные электрические величины

Предварительные замечания

Ни один из видов энергии не используется так часто человеком, как электричество. Работа практически всех устройств, которыми мы пользуемся в быту или на производстве, основана, на использовании электрической энергии. Даже автомобили, работающие на бензине, не смогли бы сдвинуться с места без электрических устройств.

Электричество настолько широко вошло в нашу жизнь, что не знать основы электротехники так же недопустимо, как не знать, например, основы Правил дорожного движения.

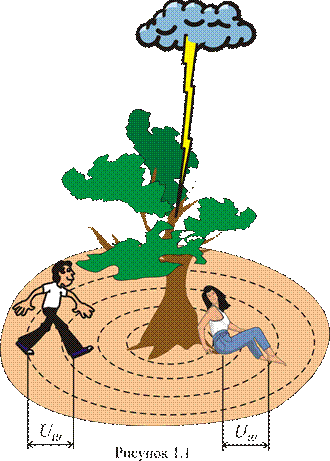

Рассмотрим пример, который связан с опасностью для жизни ¾ поведение человека во время грозы. Каждую секунду на земле возникает около100 молний. Известны случаи, когда люди прятались под деревом от дождя, а молния ударяла как раз в это дерево (рисунок 1.1). И люди погибали.

Это объясняется тем, что во время удара молнии потенциал в земле распространяется от максимального значения (в точке удара молнии) до очень малых величин (на расстоянии десятков метров) (рисунок 1.2). Человек, касаясь земли в двух разных точках, попадает под разность потенциалов этих точек, под так называемое «шаговое напряжение».

В большинстве случаев это приводит к смертельному поражению электрическим током. Поэтому правила поведения во время грозы должны быть следующими:

1) не прятаться под деревьями, особенно высокими и одиноко стоящими (рисунок 1.1);

2) не ложиться на землю (рисунок 1.1);

3) так как стоять тоже опасно, то лучше присесть на корточки, занимая на земле как можно меньшую площадь.

Обычно при ударе молнии смерть человека наступает от внутренних ожогов, когда по телу человека проходит очень большой ток. Но если одежда и кожа мокрые, то разряд молнии может и не проникнуть в тело ¾ основная часть тока пройдет по слою воды на поверхности кожи. В этом случае у человека может возникнуть шок и прекратиться сердечная деятельность и дыхание. Однако вовремя сделанное правильное искусственное дыхание быстро возвращает человека к жизни. Большинство жертв молнии (да и любого поражения электротоком) погибают только потому, что окружающие слишком рано начинают считать их умершими.
