Вопрос №10.

Комбинационные схемы. RS-Триггеры. Логические функции. Таблицы истинности. Временные диаграммы.

Триггеры относятся к классу последовательных элементов. Выход зависит не только от потенциалов на их информационных входах, но и от последовательности их задания.
Триггеры различают по функциональному признаку: R-S ,D-T,J-k и др.

По способу управления:
-Асинхронные (запись информации в асинхронный триггер осуществляется в произвольный момент времени непосредственно с поступлением информационного сигнала на 1 из установочных входов триггера)

-Тактируемые(помимо информационных входов содержат один или несколько синхронизирующих входов . Запись информации в такие триггеры осуществляется только при подаче синхронизирующего импульса (С). В свою очередь, синхронные триггеры подразделяются на триггеры, работающие по уровню С – потенциальные триггеры и на триггеры динамического типа, срабатывающие поначалу или концу синхроимпульса.)
(есть ещё 1 тактовый вход ,а выход, только когда есть тактовый сигнал)
Асинхронный R-S триггер на элементах «или-не»

Qⁿ⁺¹=S+ QⁿR(отрицание) SR=0
tⁿ-текущее время +1 что получится при следущем шаге

S-установить

R-сбросить
Если S=1,R=1 то на выходе Qⁿ⁺¹ =1

Таблица истинности,Карта Карно,функция

Быстродействие зависит от частоты подачи сигналов

Преимущества и недостатки информационных RS триггеров
1)Простота схемного решения.

Возможность хранения информации.

2)Открытость входа и выхода(опасность дребезга).
Неопределённость выхода при незакончившихся переходных процессов в элементах.

(1-1 в триггерах на элементах и-не,0-0 на или-не).
Наличие запрещённых входных комбинаций.

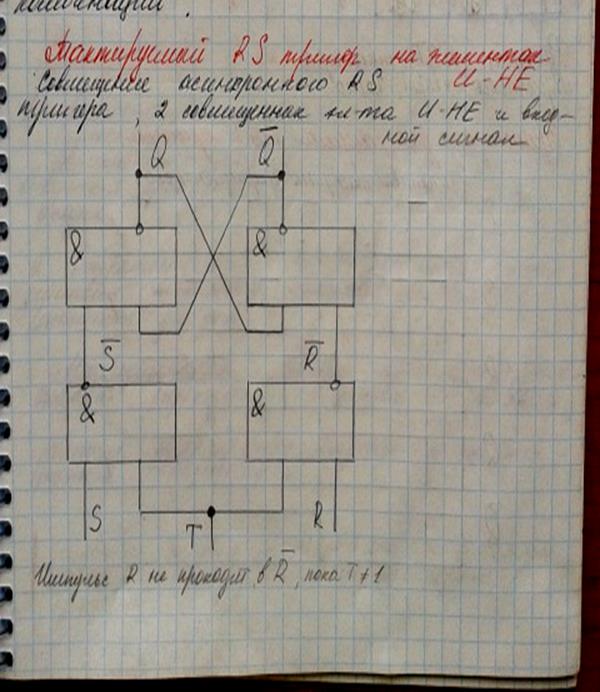

Импульс R не проходит в R(отрицание)пока T не равно 1
