Устройство управления включает в себя регистр команд и дешифратор команд. Регистр команд состоит из двух регистров IR1 и IR2, выполненных в виде конвейера и последовательно принимающих код команды. Дешифратор декодирует полученный из РК код, определяя выполняемое ЦП действие, при этом УУ формирует необходимые для него сигналы.
Если микропроцессор с точки зрения архитектуры (см. Рис. 4.6 и Рис. 4.7) представляет собой только блок центрального процессора, то микроконтроллер уже является законченной самодостаточной компьютероподобной системой.

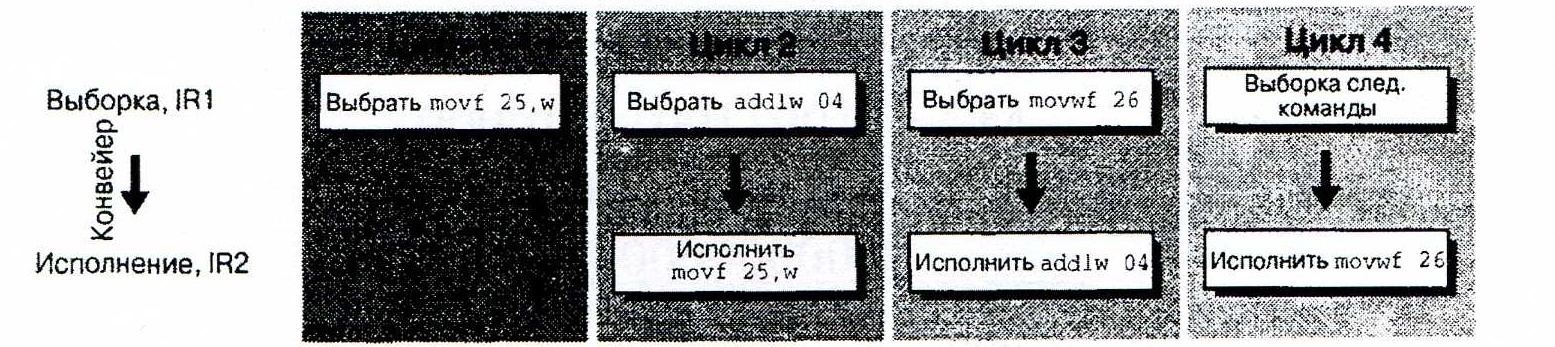

Рис. 6.7. Параллельные потоки выборки и исполнения команд
