Под адресацией понимают способ определения операнда. В микроконтроллере PIC 16F84 используются следующие виды адресации:
Регистровой.

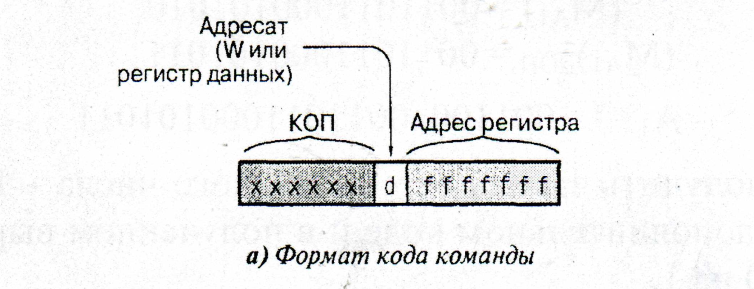

Операнд находится в регистре, который определяется командой. Данный способ адресации используют команды, в которых указывается адрес регистра данных, являющийся их операндом. 14-битный код команды Рис.6.4.а) состоит из трех частей:
· Младшие семь битов (6...0) определяют адрес регистра данных.
· Седьмой бит кода команды, обозначенный символом «d», определяет адресата результата операции.
· Шесть старших битов (13...8) называются кодом операции или, сокращенно, КОП. Каждая команда имеет уникальный КОП, и именно по его значению схема дешифратора определяет тип обрабатываемой команды.
|
КОП Адресат Регистр 30Н
|
