Розв’язок

З [6] для трансформатора марки ТДН-10000/110 відомі наступні параметри: кВА; кВ; кВ; кВт; %; кВт; %.

Використовуючи вищенаведені формули знаходимо параметри схеми заміщення двохобмоткового трансформатора:

в.о.;

в.о.

На рисунку 3.3 зображено вікно параметрів блоку Three-phase Transformer (Two Windings) для моделювання трансформатора ТДН-10000/110.

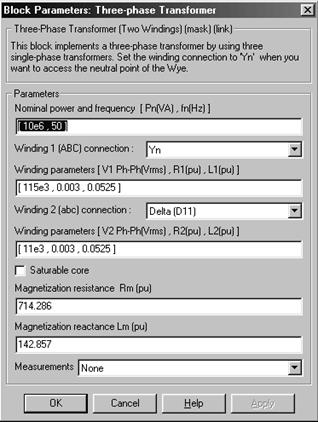

Рисунок 3.3 – Вікно параметрів блоку Three-phase Transformer (Two Windings) для моделювання трифазного двохобмоткового

трансформатора марки ТДН-10000/110

При використанні блоку Three-phase Transformer (Three Windings) трифазного трьохобмоткового трансформатора необхідно ввести параметрами у вікно, зображене на рисунку 3.4.

Трифазний трьохобмотковий трансформатор має параметри, аналогічні трифазному двохобмотковому трансформатору. Різниця полягає у наявності опорів третьої обмотки трансформатора, та параметра, який відповідає напрямку протікання енергії (див. таблицю 3.3).

Таблиця 3.3 – Додаткові параметри блоку Three-phase Transformer (Three Windings) у порівнянні з блоком Three-phase Transformer (Two Windings)

Англійський варіант	Український варіант
Port configuration: – ABC as input terminals – ABC as output terminals	Конфігурація портів. Параметр дозволяє змінити тип портів блоку (вхідні або вихідні). Значення параметра вибирається зі списку: – затискачі первинної обмотки (А, B і C) є вхідними. Затискачі вторинних обмоток (abc) при цьому будуть вихідними; – затискачі первинної обмотки (А, B и C) є вихідними. Затискачі вторинних обмоток (abc) при цьому будуть вхідними.
Winding 3 (abc) connection: – Y – Yn – Yg – Delta(D1) – Delta(D11)	Схема з’єднання третьої обмотки. Значення цього параметра вибирається з списку: – зірка; – зірка з нейтраллю; – зірка з заземленою нейтраллю; – трикутник першої групи; – трикутник одинадцятої групи.
Winding parameters [U3 Ph-Ph(V), R2(pu), L2(pu)]	Параметри третьої обмотки. Лінійна напруга (В), активний опір обмотки (в.о.), індуктивність обмотки (в.о.).

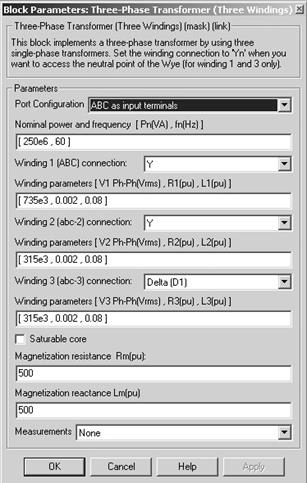

Рисунок 3.4 – Вікно параметрів блоку Three-phase Transformer

(Three Windings)

Для трьохобмоткових трансформаторів, які виготовляються в даний час, співвідношення потужностей обмоток складає 100/100/100%. Для такого випадку активний опір у відносних одиницях визначається за формулою, аналогічною формулі (3.1):

. (3.5)

Для співвідношень потужностей відмінних від 100/100/100%, у паспортних даних наводяться три значення потужностей короткого замикання для пар обмоток: , , . За цими величинами необхідно попередньо розрахувати значення потужностей короткого замикання для кожної з обмоток трансформатора за формулами:

(3.6)

Активний опір кожної з обмоток у такому випадку у відносних одиницях визначається за формулою:

, (3.7)

де – потужність короткого замикання -ї обмотки трансформатора.

Для визначення індуктивності відповідної обмотки необхідно знати її напругу короткого замикання:

(3.8)

де , , – напруги короткого замикання у % для пар обмоток.

Індуктивність обмоток у відносних одиницях визначається за формулою:

, (3.9)

де – напруга короткого замикання у % для -ї обмотки.

Для автотрансформаторів перед визначенням потужностей та напруг короткого замикання для кожної з обмоток за формулами (3.6) та (3.8), необхідно попередньо привести до номінальної потужності автотрансформатора їх довідкові значення для пар обмоток та :

;

де , , , – довідкові параметри автотрансформатора;

– частка потужності обмотки низької напруги автотрансформатора по відношенню до його номінальної потужності. Визначається з довідника [6].

Активний опір та індуктивність намагнічування трансформатора у відносних одиницях визначаються за формулами (3.3), (3.4).

Приклад 3.2 Перевірити правильність розрахованих у прикладі 3.1 параметрів схеми заміщення трифазного двохобмоткового трансформатора марки ТДН-10000/110 шляхом моделювання в програмному пакеті MATLAB.
