Методические указания по выполнению задания 3

Модель системы пересчета стоимости оборудования, заданного в рублях на эквиваленты США и Евро содержит:

- средства хранения заданных величин (Constant) и соответствующих курсов (Constant1,2);

- блоки математических операций (Divide, Rounding Function, MaxMin);

- переключатель валютных эквивалентов (Manual Switch);

- средства регистрации исходных данных (Display) и результатов вычислений (Display1,2).

Порядок создания, запуска, сохранения модели 3 такой же, как и модели 1. В таблице указаны названия блоков, папки в которых находятся нужные блоки для моделирования задачи3 и параметры блоков, установленные по умолчанию, которые нужно изменить.

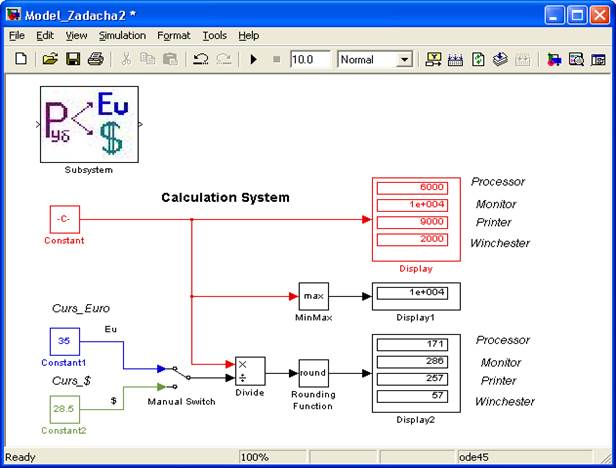

На рис.5.3 приведен вариант модели пересчета стоимости оборудования на валютные эквиваленты.

Рис. 5.3. Моделирование пересчета стоимости оборудования.

Для создания рисунка можно использовать любой графический редактор, например Paint, Image Editor (Delphi), Adobe Photoshop, Corel Draw. Сохраняется рисунок в той же папке, что и модель латинскими символами, например Picture.bmp. Для уменьшения размера рисунка можно сохранить его с расширением *.jpg.

Порядок отображения готового рисунка на схеме модели следующий:

1) создать пустую подсистему (рис. 5.3) (фрагмент Simulink-модели, оформленный в виде отдельного блока). Для этого: в браузере Simulink \ Port & Subsystems найти и перетащить на свободное место уже созданной модели блок Subsystem;

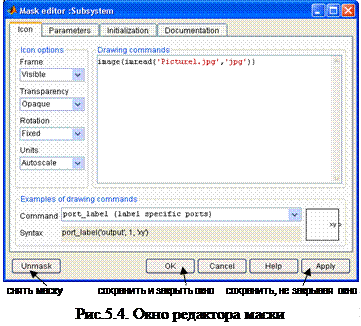

2) выполнить ее маскирование (оформить подсистему как отдельный библиотечный блок) с помощью редактора маски Mask Editor. Для запуска редактора необходимо выделить Subsystem и выполнить команду Mask Subsystem… На экран будет выведено окно редактора (рис. 5.4), имеющего 4 вкладки: Icon (Пиктограмма), Parameters (Параметры), Initialization (Инициализация) и Documentation (Документация). Первая из вкладок обеспечивает создание пиктограммы подсистемы, вторая – дает возможность создать окно диалога для ввода параметров, третья – задать выражения для инициализации блока и четвертая – позволяет ввести описание блока и создать справку. Открыть саму систему для просмотра и ее редактирования можно двойным щелчком мыши;

3) на вкладке Icon в графе Drawing Commands ввести команду для считывания из файла и отображения графического образа, например:

image(imread('Picture.bmp', 'bmp')), где первый параметр – имя файла, а второй – его тип.

Допускается также указывать в качестве имени файла полный путь доступа, если файл-рисунок сохранен в отдельной папке от модели (' D:\…Picture.bmp').

На рисунке 5.3 показано окно модели с созданным таким способом пиктограммой.

Задача 4. Создать модель, вычисляющую величину конверсии рубля России в разные валюты, банковских отчислений и выдачи итоговой суммы клиенту. Провести моделирование системы с выводом заданных и расчетных значений.

Исходными данными для расчета являются курсы валют заданных стран и банковские ставки. В табл. 5.4 приведены цифровые коды стран и процентные ставки банков в соответствии с номером варианта, а в табл. 5.5 полный список стран и валютных курсов, из которых формируются варианты.

Таблица 5.4

Таблица 5.5

* Курсы иностранных валют установлены банком РФ на сентябрь 2011 г.

Назовем сумму для конверсии Взнос. Тогда вычисление банком Комиссионного сбора по процентным ставкам и результирующей Суммы выдачи при конверсии рубля можно произвести по формулам (1) и (2) соответственно:

Комиссионные = Взнос × Процентная ставка / 100; (1)

Сумма выдачи = (Взнос – Комиссионные) / Курс Рубля; (2)
