Методические указания по выполнению задания 2


Дата добавления: 2015-08-31; просмотров: 755; Нарушение авторских прав


Модель системы цифрового линейного тракта (ЦЛТ) содержит источник цифрового сигнала, источник помехи, функциональные блоки формирования цифрового сигнала и средства наблюдения за поведением системы (осциллограф). Во всех вариантах задания нужно использовать дисплей с пятью входами.

Порядок создания, запуска, сохранения модели 2 такой же, как и модели 1. В таблице указаны названия блоков, папки в которых находятся нужные блоки для моделирования задачи2 и параметры блоков, установленные по умолчанию, которые нужно изменить.

Название блоков Место размещения в браузере Параметры блоков
Генераторы цифрового сигнала: Walsh Code Generator, PN Sequence Generator, Kasami Sequence Generator, OVSF Code Generator, Barker Code Generator Communication Blockset/ Comm Sources/Sequence Generator По умолчанию
Генератор двоичного сигнала: Bernoulli Binary Generator Communication Blockset / Comm Sources/ Random Date Sources По умолчанию
Математический блок вычисления суммы (++) Simulink/ Math Operations По умолчанию
Усилитель Gain Simulink/ Math Operations Gain=4 (или 3 или 5)
Переключатель между двумя входами Manual Switch Simulink/ Signal Routing Выполняет переключение двойным щелчком мыши
Ограничитель амплитуд Saturation Simulink/ Discontinuous Пределы изменения: Upper Limit = 1 Lower Limit = -1
Численное дифференцирование Derivative Simulink/ Continuous
Scope Simulink/Sinks Number of axes=5
Управляемая подсистема Triggered Subsystem Simulink/ Ports & Subsystems Trigger Type = either

В управляемых подсистем поведение задается внешним воздействием. Определены три управляемые подсистемы: Е-подсистема, Т-подсистема, ЕТ- подсистема. В модели используется Т-подсистема, которая управляется введенным в нее блоком Trigger (Переключение). Этот блок разрешает работу подсистемы только во время заданного события на управляющем входе Trigger.



При работе с T-подсистемой:

1. в окне библиотеки Simulink в разделе Ports & Subsystems, находят соответствующий блок Triggered Subsystem;

  1. с помощью мыши перетаскивают его в окно новой модели;

3. двойным щелчком по блоку открывается окно структуры T-подсистемы;

  1. двойным щелчком по значку открывается окно параметров блока Triggered. В нем определена реак-ция подсистемы на управляющий сигнал:



§ rising (рост)– разрешить работу при перепаде вверх, Г § falling (спад) – разрешить работу при перепаде вниз, l § either (оба) разрешить работу при любом перепаде, Г l § function-call (вызов функции) - разрешить работу по логике функции. 5. устанавливают нужную реакцию.




Осуществить моделирование ЦЛТ для двух случаев:

§ Помех нет. Для этого установить переключатель Manual Switch в верхнее положение;

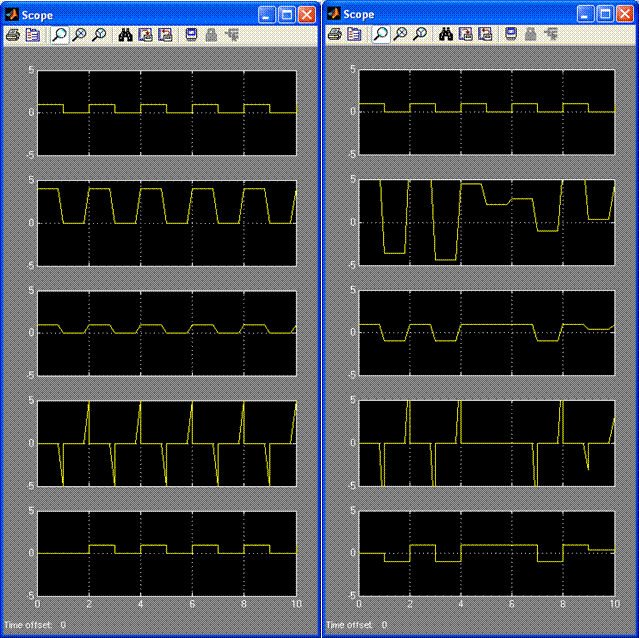

§ Помеха есть (переключатель двойным щелчком мыши переводится в нижнее положение). Регулируя положением переключателя можно проследить за поведение системы в разных условиях. На рис.2 приведены состояния регистратора без помех (слева) и с помехами (справа).

Рис. 5.2. Моделирование ЦЛТ. Графики формирования цифрового сигнала.

Задача 3. Создать модель, в которой происходит пересчет стоимости аппаратуры, заданной в рубля на эквивалент $ (USA) и € (Euro). Провести моделирование системы с выводом заданных и расчетных значений. В модели предусмотреть блоки вывода самого дорогого и самого дешевого оборудования. Для большей наглядности в окне модели поместить рисунок.

Варианты оборудования задаются в таблице 5.3. Курс эквивалентов соответствующих валют взять на день выполнения работы.

Таблица 5.3. Варианты заданий

N Процессор Монитор Принтер Винчестер
9 500 р. 12 000 р. 9 000 р. 2 200 р.
9 000 р. 11 000 р. 9 500 р. 2 100 р.
8 500 р. 10 000 р. 8 000 р. 2 000 р.
8 000 р. 9 000 р. 11 000 р. 1 900 р.
7 500 р. 7 000 р. 10 500 р. 1 800 р.
7 000 р. 8 000 р. 10 000 р. 1 700 р.
9 200 р. 12 500 р. 7 500 р. 2 200 р.
8 800 р. 11 500 р. 7 000 р. 2 100 р.
8 300 р. 10 500 р. 6 500 р. 2 000 р.
7 900 р. 9 500 р. 6 000 р. 1 900 р.
7 600 р. 8 500 р. 5 500 р. 1 800 р.
7 200 р. 7 500 р. 5 000 р. 1 700 р.
