Заземление на стороне переменного тока

В системах канализации электрической энергии находят применение четырех- и пятипроводные линии (трехпроводные линии используют крайне редко). Некоторые варианты систем заземления приведены на рисунке 15.

- 22-

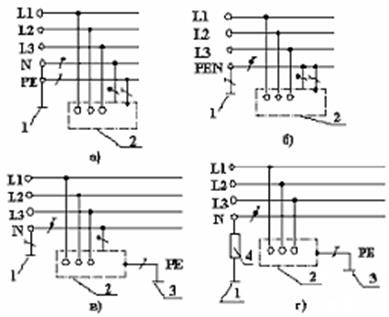

а) система TN-S; б) система TN-C; в) система TT; г) система IT.

Рисунок 15 – Заземление на стороне переменного тока

На рисунке применяются следующие обозначения:

Первая буква - характер заземления источника питания:

Т - непосредственное присоединение одной точки токоведущих частей ис-

точника питания к земле;

I - все токоведущие части изолированы от земли или одна точка заземлена через сопротивление.

Вторая буква - характер заземления открытых проводящих частей электроустановки:

Т - непосредственная связь открытых проводящих частей с землей, независимо от характера связи источника питания с землей;

N - непосредственная связь открытых проводящих частей с точкой заземления источника питания (в системах переменного тока обычно заземляется нейтраль).

Последующие буквы - устройство нулевого рабочего и нулевого защитного проводников:

S - функции нулевого защитного и нулевого рабочего проводников обеспечиваются раздельными проводниками.

С - функции нулевого защитного и нулевого рабочего проводников объединены в одном проводнике.

	нулевой рабочий проводник (N)
	нулевой защитный проводник (РЕ)
	совмещенный нулевой рабочий и защитный проводник (PEN)

- 23-

1 – заземление источника энергии;

2 – открытые проводящие части;

3 – заземление корпуса оборудования;

4 – заземляющий резистор;

L1, L2, L3 – фазы сети.

В системе ТN-S нулевой рабочий и нулевой защитный проводники работают раздельно; в системе TN-С нулевой рабочий и нулевой защитный проводники объединены по всей сети; в системе TT корпуса оборудования заземляются отдельно; в системе IT заземление нейтрали проводится через сопротивление.

Практические схемы заземления могут иметь и другие конфигурации.
