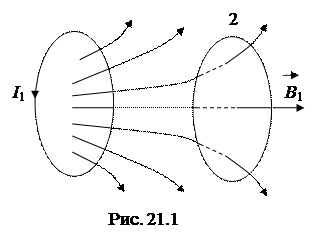

Рассмотрим два контура 1 и 2, расположенные на некотором расстоянии друг от друга (рис. 21.1). Если по контуру 1 пропустить ток I₁, то он создает поток магнитной индукции через контур 2, который будет пропорционален току I₁:

(21.1)

Коэффициент пропорциональности М₂₁называется коэффициентом взаимной индукции контуров или взаимной индуктивностью контуров. Он зависит от формы и взаимного расположения контуров 1 и 2, а также от магнитных свойств окружающей среды. При изменении тока в первом контуре магнитный поток через второй контур изменяется, следовательно, в нем наводится ЭДС взаимной индукции. Вычислим её с помощью закона Фарадея: ЭДС индукции в замкнутом контуре равна по величине и противоположна по знаку быстроте изменения магнитного потока через поверхность, натянутую на данный контур.

. (21.2)

Формула (21.2) является универсальной и справедлива независимо от того, каким способом будут изменять магнитный поток: изменяя индукцию магнитного поля, либо изменяя площадь контура (деформируя контур), либо изменяя ориентацию контура относительно линий магнитной индукции. Более того, формула (21.2) справедлива и для незамкнутого проводника, тогда под dФ нужно понимать пересеченный магнитный поток при движении проводника.

Знак «–» в (21.2) связан с законом сохранения энергии и означает, что индукционный ток всегда имеет такое направление, что его магнитное поле препятствует изменению магнитного потока, вызвавшему индукционный ток. Это – правило Ленца. Таким образом, ЭДС индукции во втором контуре (рис.21.1) равна:

. (21.3)

Формула (21.3) справедлива в отсутствие ферромагнетиков. Если поменять местами контуры 1 и 2 и провести все предыдущие рассуждения, то получим:

(21.4)

Можно показать, что коэффициенты взаимной индукции равны:

. (21.5)
