. (16.17)
Подав одновременно напряжения Uу и Uх на вертикально и горизонтально отклоняющие пластины, получим на экране осциллографа петлю гистерезиса.
По площади петли можно найти работу перемагничивания, отнесенную к единице объема. Малое изменение объемной плотности энергии магнитного поля
в цикле перемагничивания определяется по формуле
. (16.18)
Работа
расходуется на изменение внутренней энергии единицы объема ферромагнетика. За полный цикл перемагничивания
. (16.19)
Учитывая (16.11) и (16.17), получаем:
, (16.20)
где Sп – площадь петли гистерезиса; S2=(r1–r2)b – площадь поперечного сечения тороида, b – высота тороида.

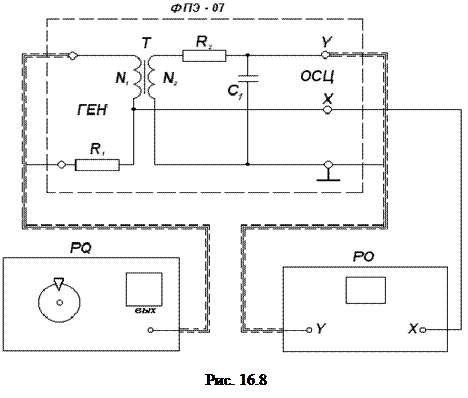

Для изучения явления гистерезиса предназначен модуль ФПЭ-07. Принцип работы заключается в получении петли гистерезиса ферритового образца. Исследуемым образцом является сердечник тороидального трансформатора Т с двумя обмотками N1 (намагничивающая обмотка) и N2 (измерительная обмотка). Намагничивающая обмотка запитывается от генератора сигналов через резистор R1 переменным током. На резисторе R1 возникает напряжение, пропорциональное этому току и напряженности магнитного поля в образце. Это напряжение подается на вход “х” модуля ФПЭ-07. Измерительная обмотка трансформатора присоединена к интегрирующей R2-C1 цепочке. Напряжение на интегрирующей емкости С1 пропорционально величине вектора индукции и подается на вход “y” модуля ФПЭ-07.
