Установка для определения удельного сопротивления состоит из механической конструкции, измерительного блока и исследуемого проводника. Ее общий вид представлен на рис. 4.1.
На основании 1 закреплена колонка 2 с нанесенной на нее метрической шкалой 3. На колонке смонтированы два неподвижных кронштейна 4 и один подвижный кронштейн 5, который может передвигаться вдоль колонки и фиксироваться в любом месте.
Между неподвижными кронштейнами закреплен проводник в виде тонкой проволоки 6. Зажим 7 на подвижном кронштейне обеспечивает хороший контакт с проводником. На подвижном кронштейне нанесена черта, которая обеспечивает точное определение длины измеряемой части проводника.
Рис. 4.1 Рис. 4.2.
На передней панели измерительного блока 8 смонтированы вольтметр, миллиамперметр, три клеммы, три кнопки, ручка регулятора тока и индикатор сети.

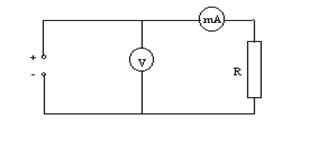

Принципиальная электрическая схема, используемая для измерений, изображена на рис. 4.2.
В соответствии с законом Ома для участка цепи, сопротивление проводника определяется из соотношения:
. (4.4)
С учетом этого выражение (4.2) принимает вид:
. (4.5)
Площадь поперечного сечения проводника
, где d – диаметр проводника, тогда:
. (4.6)
