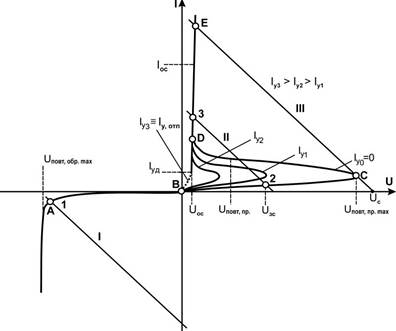

Сначала рассмотрим типовую вольт-амперную характеристику (ВАХ) тиристора, изображенную на рис. 3.
Рис. 3
По горизонтальной оси отложено напряжение между анодом и катодом, а по вертикальной ? протекающий через прибор ток.
Изменяемым параметром семейства характеристик является значение тока Iу в цепи управляющего электрода.
На ВАХ тиристора можно выделить четыре характерных участка, отмеченных на рис. 3 латинскими буквами ABCDE. Дополнительно на рис. 3 показаны нагрузочные прямые I, II, III для различных напряжений сети.
Участок AB соответствует обратной характеристике, когда к аноду тиристора приложено отрицательное напряжение относительно катода. При разомкнутой цепи управления или отсутствии в ней тока (Iу=0) обратная характеристика тиристора аналогична обратной ВАХ полупроводникового диода. В рабочем диапазоне напряжений UЗС от 0 до максимального рабочего, называемого обратным повторяющимся напряжением Uповт, обр max, через прибор протекает очень малый, порядка долей миллиампера, ток (рабочая точка 1).
Прямая ветвь тиристора изображена в первом квадранте системы координат. Она соответствует такой полярности напряжения, когда к аноду приложено положительное относительно катода напряжение.
На отрезке BC вплоть до напряжения переключения Uповт, Пр max тиристор с нулевым управляющим током закрыт и ток через него не превышает 5-15 мА (рабочая точка 2). Переход в открытое состояние (в рабочую точку 3 на участке DE) возможен двумя способами. Первый способ - повышение напряжения на тиристоре, так что рабочая точка доходит до точки С. В этом случае рабочая точка скачкообразно переходит на участок DE. Такой режим включения тиристора применяется редко. Традиционным способом открытия тиристора является подача управляющего тока. В результате кривая BCD на ВАХ спрямляется и рабочая точка также попадает на участок DE, соответствующий открытому состоянию тиристора.
Семейство вольт-амперных характеристик при разных управляющих токах показывает, что при различных напряжениях на тиристоре требуется подача различных токов управления для включения тиристора: малые управляющие токи при больших напряжениях и большие токи при малых напряжениях. При управляющем токе, равном IУЗ, прямая ветвь ВАХ тиристора также совпадает с ВАХ полупроводникового диода.
Отметим, что участок DC характеризует неустойчивое состояние тиристора. Эта область носит название участка с отрицательным электрическим сопротивлением. Из него тиристор всегда переходит в открытое состояние с низким электрическим сопротивлением (на участок DE).
Рабочий участок DE соответствует открытому состоянию симистора и характеризуется малым падением напряжения на приборе Uос при большом токе Ioс.
Эта область характеристики аналогична прямой ветви характеристики полупроводникового диода. Напряжение Uос в зависимости от свойств полупроводниковой структуры равно 1-2 В и слабо зависит от величины протекающего тока Ioс. На переходе тиристора выделяется мощность, которую можно оценить величиной (1...2) Ioс. После падения тока, проходящего через тиристор, ниже значения тока удержания Iуд, тиристор закрывается.
Собственно, в этом и заключается самое полезное свойство тиристора, симистора и других приборов с отрицательным обратным сопротивлением: переключенные в состояние с малым сопротивлением, они остаются в этом состоянии сколь угодно долго, даже после снятия управляющего сигнала, вплоть до падения тока нагрузки ниже тока удержания. Это позволяет управлять симисторами и тиристорами короткими импульсами управляющего напряжения.
Вольт-амперная характеристика симистора очень похожа на ВАХ тиристора, но, поскольку для симистора не существует прямого и обратного направления включения, то кривая симметрична относительно центра координат. Каждая из половин этой кривой напоминает кривую включения тиристора в прямом направлении.
Одним из факторов, делающих симистор более удачным устройством для коммутации переменного тока, чем тиристор, является то, что прибор имеет одинаковые свойства при протекании по нему тока в любом из направлений. Как и тиристор, симистор выключается при токе через него, стремящемся к 0. Это снижает индукционные и другие наведённые токи и помехи в сети, вызываемые отключением питания при высоком напряжении.
