Принцип работы

Тиристоры и симисторы относятся к семейству полупроводниковых приборов, свойства которых определяются наличием в полупроводниковой пластине смежных слоёв с разными типами проводимости.

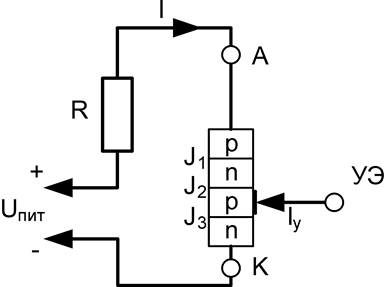

Как отмечалось выше, упрощенно симистор представляет собой два тиристора, подключенных параллельно навстречу друг другу. Поэтому для простоты принцип действия поясним на примере тиристора. Каждый тиристор ? это прибор с четырёхслойной структурой p-n-p-n. Схематически тиристор обозначен на рис. 1.

Рис. 1

Крайняя область p-структуры, к которой подключается положительный полюс источника напряжения, называется анодом (А), крайняя область n-типа, к которой подключается отрицательный полюс источника - катодом (К). Вывод от внутренней области - p-управляющим электродом.

Рис. 2

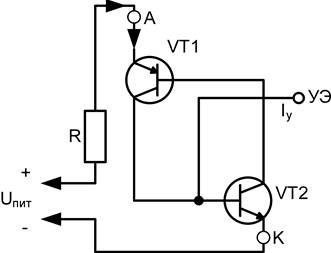

На рис. 2 изображена модель тиристора в виде схемы с двумя транзисторами с различными типами проводимости. База и коллектор транзистора VT1 соединяются соответственно с коллектором и базой транзистора VT2. В результате, база каждого транзистора питается коллекторным током другого транзистора. В схеме образуется цепь положительной обратной связи.

Если ток Iу через управляющий электрод отсутствует, то оба транзистора закрыты и ток через нагрузку не течёт - тиристор закрыт. Если подать ток Iу больше определенного уровня, то в схеме за счёт положительной обратной связи начинается лавинообразный процесс и оба транзистора открываются - тиристор открывается и остаётся в этом стабильном состоянии, даже если ток Iу больше не подавать.

Таким образом, тиристором можно управлять как постоянным током, так и импульсным. Для того, чтобы тиристор перевести в непроводящее состояние, необходимо снизить ток через него до такого уровня, при котором обратная связь не может больше удерживать схему в стабильном открытом состоянии. Это так называемый ток удержания.
