Порядок выполнения работы

1.Изучить принцип действия прибора магнитоэлектрической системы.

2. Определить индук­цию магнитного поля в меж­по­люсном зазоре прибора маг­ни­тоэлектрической системы.

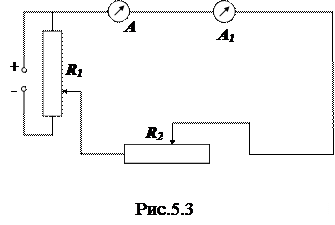

2.1. Собрать электри­чес­кую схему ( рис. 5.3, где А – амперметр магнитоэлек­три­чес­кой си­сте­мы, шкала кото­ро­го програду­ирована в гра­ду­сах для измерения маг­нит­ной индукции в зазоре при­бо­ра; А₁ - амперметр или прибор комби­нированный типа Ф 4313, Ц 4315, Ц 4317).

2.2. Изменяя ток с помощью реостатов R₁ и R₂, снять 7-10 показаний при­бо­ров А и А₁. При этом по­каза­ния прибора А должны быть сняты в пределах всей шкалы, т.е. от 0 до 90^о.

2.3. Результаты изме­ре­ний занести в табл. 5.1. По формуле (5.10)

Таблица 5.1

для каждой пары I и j определить B_i и < B>. Необходимые данные о приборе А взять из табл. 5. 2.

Таблица 5.2

2.4. Вычислить полуширину доверительного интервала

и результат записать в виде

B = <B> ±D B, a= . . . ,

3. Построить график зависимостиj = f (I).Анализируя график, сделать выводы относительно шкалы прибора и индукции магнитного поля в межполюсном зазоре прибора.

КОНТРОЛЬНЫЕ ВОПРОСЫ

1. Чем создается и как обнаруживается магнитное поле?

2. Как направлен вектор индукции магнитного поля?

3. Сила, действующая на проводник с током в магнитном поле (закон Ампера).

4. Величина индукции магнитного поля (физический смысл индукции магнитного поля), единицы ее измерения в СИ.

5. Принцип действия прибора магнитоэлектрической системы.

6. Вывод расчетной формулы для определения магнитного поля в воздушном зазоре прибора.
