Это наиболее быстрый и удобный способ исследования ВАХ, непосредственно наблюдая ее на экране осциллографа.
2.1. Собрав схему, получил на экране осциллографа изображение ВАХ. Для этого: на выходе генератора установил треугольный сигнал с амплитудой 10В, частотой 10Гц и скважностью 50% . Осциллограф поставил в режим В/А. При таком подключении координата точки луча по горизонтальной оси осциллографа будет пропорциональна напряжению, подаваемому на А-вход, а по вертикальной – току через диод.

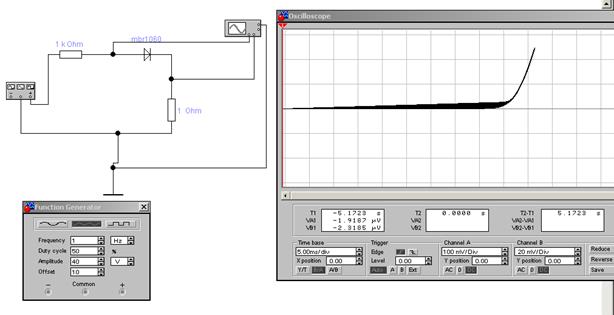

2.2. Снял статическую ВАХ диода в режиме большого сигнала, когда амплитуда сигнала превышает максимальное допустимое обратное напряжение т.е. Um>|Uобр.max|. Установил на выходе генератора треугольный сигнал с амплитудой 40В, смещением 10В, частотой 1Гц и получил на экране осциллографа изображение ВАХ.
2.3. Снял статическую ВАХ диода на основе германия mbrd835 в режиме малого сигнала. Установил на выходе генератора треугольный сигнал с амплитудой 5В, смещением 0В, частотой 1Гц и получил на экране осциллографа изображение ВАХ.

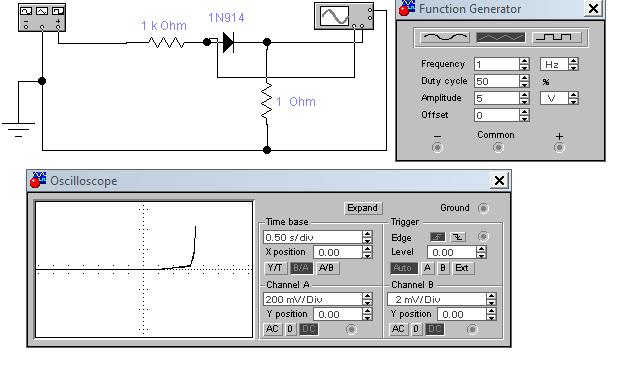

Повторить задание для диода на основе кремния 1N914
