Міністерство освіти і науки,молоді та спорту України

Запорізький національний технічний університет

Кафедра радіотехніки

та телекомунікацій

ЗВІТ

З лабораторної роботи

Тема:«Напівпровідні діоди».

Виконав: студент групи РТ-912 Кулініч В. С.

Перевірив: Самойлик С. С.

м. Запоріжжя, 2013

ЦЕЛЬ РАБОТЫ: изучить основные свойства, характеристики и параметры полупроводниковых диодов, экспериментально исследовать их вольтамперные характеристики (ВАХ) и возможности применения диодов в электронных схемах.

Ход работы

Задание 1. Снять по точкам статическую Вольтамперную характеристику (ВАХ) диода.

1.1.Снять прямую ветвь ВАХ диода на основе кремния (1N914). Для ее измерения собрать схему (рис.3.1).

1.2. Снять обратную ветвь ВАХ диода на основе кремния (1N914). Собрать схему (рис.3.2).

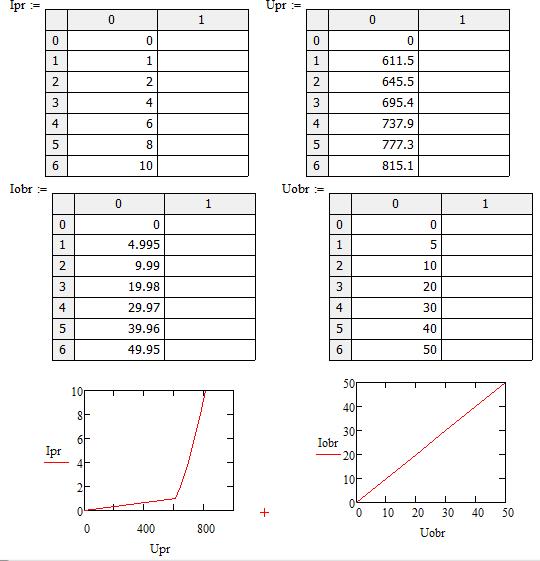

1.3. По полученным данным постройте графики I_пр(U_np) и I_обр(U_обр)

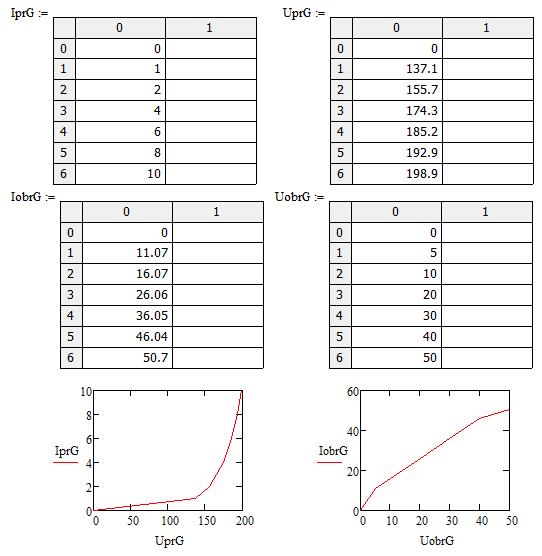

1.4. Исследовать статическую ВАХ диода на основе германия. Повторить пункты 1.1 – 1.3 для диода mbrd835.
