Постановлением Государственного комитета СССР по стандартам от 6 апреля 1982 г. № 1435 срок введения установлен с 01.01.83
1. Настоящий стандарт устанавливает условные графические обозначения (символы) пожарной техники, применяемые при вы полнении учебных и оперативных планов пожаротушения, иллю стративного материала к описаниям пожаров.
(Измененная редакция, Изм. № 1).
2. Символы должны быть выполнены с соблюдением соотноше ний, установленных настоящим стандартом. Размеры символов стандарт не устанавливает.
3. В пределах одного плана (иллюстрации) размеры одноимен ных символов должны быть одинаковыми.
4. (Исключен, Изм. № 1).
5. Изображение и размещение символов на планах (масштаб, степень конкретизации, пространственная ориентация и др.) должны определяться, исходя из условий удобства и быстроты их визуального восприятия.
6. (Исключен, Изм. № 1).
7. На планах и иллюстрациях можно использовать базовые и конкретизированные символы.
8. Для более полной технической характеристики обозначаемого объекта или его состояния допускается:
строить многофигурные композиции с использованием не более:
трех исходных символов;
применять буквенные, цифровые или буквенно-цифровые обозначения с расположением их внутри или около символа с правой стороны или над ним.
(Измененная редакция, Изм. № 1).
9. Для буквенно-цифровых обозначений, следует применять. прописные буквы русского алфавита и арабские цифры, которые в пределах одного плана (иллюстрации) должны быть выполнены шрифтом одного размера по ГОСТ 2.304—81.
10. Символы пожарной техники узкоотраслевого назначения (лесопожарная техника и пр.) следует разрабатывать с соблюдением требований настоящего стандарта и с учетом отраслевой нормативно-технической документации.
11. На планах пожаротушения стандартизованные символы, как правило, не поясняют.
(Измененная редакция, Изм. № 1).
12. Нестандартизованные символы, а также символы, no-строенные на основе или с использованием нестандартизованных графических, буквенных и/или цифровых обозначений, поясняют в примечаниях или приложениях к планам.
13. (Исключен, Изм. № 1).
14. Условные графические обозначения, установленные в стандартах ЕСКД и используемые для обозначения объектов пожарной техники, приведены в справочном приложении 2.
15. Для указания на планах (иллюстрациях) обозначений, служащих знаками обстановки (топографические знаки на местности, обозначения объектов строительства, транспорта и пр.), следует-использовать стандарты, приведенные в справочном приложении 3.
16. Примеры выполнения планов пожаротушения приведены в приложении 4.
17. Базовые символы пожарной техники и примеры построения символов, конкретизованных по отдельным показателям (свойствам), приведены в табл. 1.
Таблица 1
Наименование объекта
Базовый символ
Конкретизированный символ (примеры)
1. Пожарные машины
1.1. Автомобиль пожарный (общее обозначение)
-
1.2. Автоцистерна пожарная
-
1.3. Автонасос пожарный
-
1.4. Автомобиль пожарный насосно-рукавной
-
1.5. Станция автонасосная пожарная
-
1.6. Автомобиль ды-моудаления пожарный
-
1.7. Автомобиль — передвижной лафетный ствол
-
1.8. Автомобиль пожарный (автоцистерна, автонасос) со стационарным лафетным стволом
-
1.9. Автолестница пожарная
-
1.10. Автоподъемник пожарный:
коленчатый
-
телескопический
-
1.11. Автомобиль пожарный пенного тушения
-
1.12. Автомобиль пожарный комбинированного (пено-порошкового) тушения
-
1.13. Автолаборатория пожарная
-
1.14. Машина пожарная на гусеничном ходу
-
1.15. Судно пожарное
-
1.16. Катер пожарный
-
Примечание. С целью пространственной ориентации символа судна (катера, корабля и пр.) часть его контура, соответствующего положению носа судна, следует показывать утолщенной линией.
1.17. Самолет пожарный
-
1.18. Вертолет пожарный
-
1.19. Поезд пожарный
-
1.20. Мотопомпа пожарная:
-
переносная прицепная
-
1.21. Прицеп пожарный
-
1.22. Прицеп пожарный порошковый
-
Примечание. Обозначение машин, приспособленных или привлеченных для ликвидации пожара, допускается выполнять с помощью базового символа и продольной полосы красного цвета
2 Пожарное оборудование
2.1. Рукав пожарный:
напорный
-
всасывающий
-
2.2. Рукав пожарный напорный, усложненный:
в скатку
-
в “гармошку”
-
Примечание. Диаметр условного прохода рукавов в миллиметрах указывают в соответствии с требованиями пп. 8, 9
2.3. Водосборник рукавный
См. приложение 2
-
2.4. Разветвление рукавное
То же
-
2.5. Катушка рукавная:
переносная
-
передвижная
-
2.6. Мостик рукавный
-
2.7. Головка соединительная пожарная
См. приложение 2
-
2.8. Гидроэлеватор пожарный
То же
-
2.9. Пеносмеситель пожарный
-
2.10. Колонка пожарная
-
2.11. (Исключен, Изм. N 1).
2.12. Кран пожарный
См. приложение 2
-
2.13. Ствол пожарный ручной: (общее обозначение)
-
с условным проходом Dy 50 мм
-
с условным проходом Dy 70 мм
-
для формирования распыленной водяной струи (ствол-распылитель)
-
для формирования пены средней кратности
-
Примечание. Если к пожарному рукаву присоединяется ручной водяной пожарный ствол соответствующей величины расхода, допускается не указывать обозначение его условного прохода. Если пожарный ствол по величине расхода не соответствует рукаву, обозначения условных проходов рукава и ствола на планах пожаротушения обязательны.
2.14. Ствол пожарный лафетный:
переносной
-
стационарный
-
возимый
-
2.15. Подъемник-пенослив
-
2.16. Насос шестеренный
См. приложение 2
-
3. Спасательные пожарные устройства
3.1. Лестница-палка
-
3.2. Лестница-штурмовка
-
3.3. Лестница пожарная выдвижная
-
3.4. Дымосос пожарный:
переносный
-
прицепной
-
Примечания:

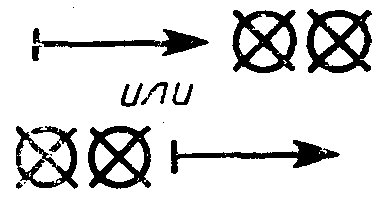

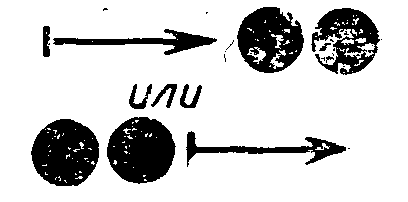

1. Если в одном и том же месте установлено несколько изделий пожарной техники одного наименования, то их обозначение на плане (иллюстрации) допускается выполнять одним символом с цифрой, обозначающей количество таких изделий, проставленной слева от символа, например:
2. (Исключено, Изм. № 1).
16, 17. (Измененная редакция, Изм. № 1).
18, 19. (Исключен, Изм. № 1).
20. Буквенные обозначения, используемые при построении символов пожарных машин, приведены в табл. 4.
Таблица 4
Наименование объекта
Обозначение
Автолаборатория пожарная
ЛБ
Автомобиль аэродромный пожарный
А
Автомобиль водозащитный пожарный
ВЗ
Автомобиль газоводяного тушения пожарный
ГВТ
Автомобиль газодымозащитной службы пожарный
ГДЗ
Автомобиль рукавный пожарный
РВ
Автомобиль связи и освещения пожарный
СО
Автомобиль технической службы пожарный
Т
Автомобиль штабной пожарный
Ш
Катер пожарный
К
Корабль пожарный
КР
* Табл. 2 и 3 исключены.
ПРИЛОЖЕНИЕ 1 Справочное
Символы огнетушащих средств, используемые при построении конкретизованных символов пожарной техники (по ГОСТ 28130—89)
Наименование средства
Символ
Вода

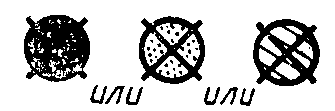

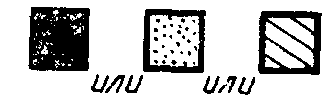

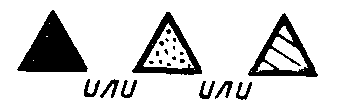

Пена или пенный раствор
Вода с добавками*
ВС-порошок**
АВС-порошок**
Прочий порошок*
Хладон
Двуокись углерода (С02)
Водяной пар
Газы прочие*
* Определяют в обозначениях к плану.
** Обозначение в соответствии с требованием ГОСТ 27331—87.
Обозначение кратности растворов огнетушащих средств
Наименование средства и его состояние
Символ
Компактная водяная струя
Распыленная водяная струя
Тонкораспыленная водяная струя
Пена низкой кратности*
Пена средней кратности
Пена высокой кратности
* Под кратностью пены понимают отношение объема получаемой пены к объему исходного раствора. Пену с кратностью до 20 относят к низкократной, с кратностью от 20 до 200 — к среднекратной, с кратностью свыше 200 — к высокократной.
ПРИЛОЖЕНИЕ 2 Справочное
Условные графические обозначения, установленные в стандартах и используемые для обозначения объектов пожарной техники
Наименование объекта пожарной техники
Наименование объекта и обозначение стандарта
Условное графическое обозначение
Водосборник рукавный
Тройник ГОСТ 2.784—70
Гидроэлеватор пожарный
Насос струйный (эжектор, инжектор, элеватор водоструйный и пароструйный). Общее обозначение. ГОСТ 2.782—68
Кран пожарный
Клапан ГОСТ 28130-89
Насос шестеренный
Насос шестеренный. ГОСТ 2.782—68
Разветвление рукавное
Разветвитель, коллектор, гребенка. ГОСТ 2.784—70 (обозначения элементов изображают в соответствии с их действительной конфигурацией)
Головка соединительная пожарная
Быстроразъемное соединение в соединенном положении без запорного элемента. ГОСТ 2.784—70
ПРИЛОЖЕНИЕ 3 Справочное
ПЕРЕЧЕНЬ
условных обозначений, которые следует учитывать при выполнении планов пожаротушения и пожарной защиты
Наименование объекта
Обозначение стандарта
Антенны
ГОСТ 2.735—68
Устройства связи
ГОСТ 2.737—68
Аппараты, коммутатор и станции телефонные
ГОСТ 2.739—68
Трубопроводы санитарно-технических систем
ГОСТ 21.106—78
Элементы зданий, сооружений и конструкций
ГОСТ 21.107—78
Территории различного назначения: зеленые насаждения (деревья, кустарники, газоны), производственные и складские площадки, здания, сооружения, автостоянки, автомобильные и железные дороги, трамвайные пути, переезды, мосты, виадуки, путепроводы, пешеходные улицы, площади, аллеи, переходы, ограждения, вышки, мачты, семафоры, водоемы
ГОСТ 21.108—78
Светофоры, дорожные знаки
ГОСТ 23545—79
ПРИЛОЖЕНИЕ 4 Справочное

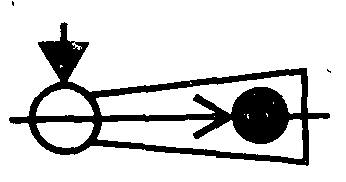

ПРИМЕР ВЫПОЛНЕНИЯ ПЛАНА
Размещение сил и средств на плане пожаротушения склада
I — тушение пеной средней кратности, подаваемой двумя ручными пожарными стволами; II — тушение распыленной струей, подаваемой двумя ручными пожарными стволами D у 50 мм и компактной струей, подаваемой двумя ручными пожарными стволами Dу70 мм; III — тушение пеной низкой кратности, подаваемой ручным пожарным стволом
Приложения 1—4. (Измененная редакция, Изм. № 1).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством внутренних дел
РАЗРАБОТЧИКИ:
Обозначение НТД, на который дана ссылка
Номер пункта, приложения
ГОСТ 2.304—81
ГОСТ 2.735—68
Приложение 3
ГОСТ 2.737—68
Приложение 3
ГОСТ 2.739—68
Приложение 3
ГОСТ 2.782—68
Приложение 2
ГОСТ 2.784—70
Приложение 2
ГОСТ 21.106-78
Приложение 3
ГОСТ 21.107—78
Приложение 3
ГОСТ 21.108—78
Приложение 3
ГОСТ 23545—79
Приложение 3
ГОСТ 28130—89
Приложение 2
М. С. Васильев; А. В. Гусаров; В. А. Турбин; В. М. Переведенцев (руководитель темы); В. В. Пивоваров
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 06.04.82 № 1435
3. Срок проверки — 1994 г., периодичность — 5 лет.
4. Ссылочные нормативно-технические документы
5. Переиздание (январь 1991 г.) с Изменением № 1, утвержденным в апреле 1989 г. (ИУС 7-89)
