Арифметико-логическое устройство предназначено для выполнения арифметических и логических операций преобразования информации.
Функционально АЛУ (рис. 4.) состоит из двух регистров, сумматора и схем управления.

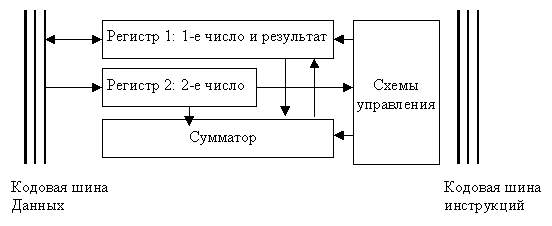

Рис. 4. Функциональная схема АЛУ
Сумматор - вычислительная схема, выполняющая процедуру сложения поступающих на ее вход двоичных кодов; сумматор имеет разрядность двойного машинного слова.
Регистры - быстродействующие ячейки памяти различной длины: регистр 1 (Рг1) имеет разрядность двойного слова, а регистр 2 (Рг2) - разрядность слова.
При выполнении операций в Рг1 помещается первое число, участвующее в операции, а по завершении операции - результат; в Рг2 - второе число, участвующее в операции. Регистр 1 может и принимать информацию с кодовых шин данных, и выдавать информацию на них, регистр 2 только получает информацию с этих шин.
Схемы управления принимают по кодовым шинам инструкций управляющие сигналы от устройства управления и преобразуют их в сигналы для управления работой регистров и сумматора АЛУ.
АЛУ выполняет арифметические операции (+, -, *,:) только над двоичной информацией с запятой, фиксированной после последнего разряда, т.е. только над целыми двоичными числами.
Выполнение операций над двоичными числами с плавающей запятой и над двоично-кодированными десятичными числами осуществляется или с привлечением математического сопроцессора, или по специально составленным программам.
