Устройство управления - вырабатывает управляющие сигналы, поступающие по кодовым шинам инструкций во все блоки машины.
Упрощенная функциональная схема УУ показана на рис.3.
Регистр команд - запоминающий регистр, в котором хранится код команды: код выполняемой операции и адреса операндов, участвующих в операции.
Регистр команд расположен в интерфейсной части МП, в блоке регистров команд.
Дешифратор операций - логический блок, выбирающий в соответствии с поступающим из регистра команд кодом операции (КОП) один из множества имеющихся у него выходов.

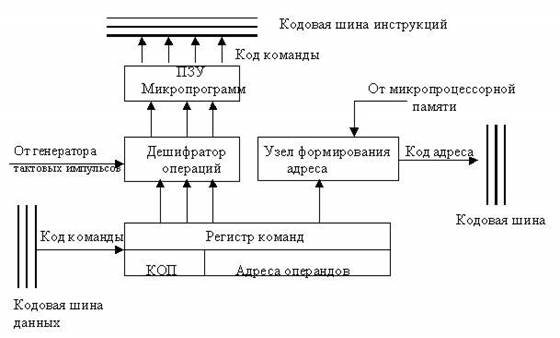

Рис. 3. Укрупненная функциональная схема устройства управления
Постоянное запоминающее устройство микропрограмм - хранит в своих ячейках управляющие сигналы (импульсы), необходимые для выполнения в блоках ПК операций обработки информации.
Импульс по выбранному дешифратором операций в соответствии с кодом операции считывает из ПЗУ микропрограмм необходимую последовательность управляющих сигналов.
Узел формирования адреса (находится в интерфейсной части МП) - устройство, вычисляющее полный адрес ячейки памяти (регистра) по реквизитам, поступающим из регистра команд и регистров МПП.
Кодовые шины данных, адреса и инструкций - часть внутренней интерфейсной шины микропроцессора.
