Порядок розрахунку

1 Задати номінальний діаметр заготовки D.

2 Задати схему розкрою SR:

1) однорядний розкрій з бічним притиском смуги, SR = 1;

2) однорядний розкрій без бічного притиску смуги, SR = 2;

3) однорядний розкрій з одним кроковим ножем , SR = 3;

4) однорядний розкрій із двома кроковими ножами, SR = 4;

5) дворядний розкрій без зміщення центру круглої заготовки в подовжньому напрямку (штампування з поворотом без бічного пртиску), SR =5;

6) те ж із зміщенням центрів одного ряду на півкроку щодо один одного (штампування з поворотом без бічного притиску)SR=6.

3 Задати бічну перемичку для м'якої сталі з урахуванням товщини і розмірів деталі при однорядному розкрої А1 таблиці 39.

4 Задати перемичку між деталями для м'якої сталі А2 таблиці 39.

5 Задати величину відносного допуску на ширину Д1 таблиці 40.

6 Задати найменший зазор між смугою і направляючими смуги у штампі Z1 таблиці 41.

7 Задати допуск на відстань між направляючими смуги і направляючою смуги в штампі Z2 таблиці 41.

Таблиця 39 - Дані для вибору перемичок (вирубування круглих

заготовок)

Таблиця 40 - Відносний допуск на ширину смуги Д1

8 Задати коефіцієнт К, враховуючий матеріал і його властивості при виборі перемичок:

а) м'яка сталь (G £ 400МПа) – к = 1;

б) тверда сталь (G > 400МПа) – к = 0,9;

в) бронза, латунь – к = 1,2;

г) мідь, алюміній – к = 1,3;

д) магнієві сплави – к = 2.

Таблиця 41 - Дані для вибору допуску Z1 і зазору Z2

9 Задати розміри листів, які передбачається розкроїти: ширину BL, довжину LL10.

10 Задати мінімальний відхід листа при різанні листа на смуги Д2 (30-50).

11 Визначити ширину смуги (результат округлити до 0,1), якщо:

1) SR=1, то ;

2) SR=2, то ;

3) SR=3, то ;

4) SR=4, то ;

4) SR=5, то ;

5) SR=6, то .

12 Визначити крок подачі (округлити до 0,1) .

13 Визначити кількість смуг при поперечному розкрої листа .

14 Визначити ширину поперечного відходу листа при поперечному розкрої листа .

15 Визначити кількість деталей у смузі при поперечному розкрої листа:

;

.

16 Визначити ширину подовжнього відходу при поперечному розкрої:

;

.

17 Визначити коефіцієнт використання металу при поперечному розкрої листа

.

18 Друкувати: розміри листа, тип розкрою, ширину смуги, крок подачі, кількість смуг, кількість деталей у смузі, КІМ.

19 Визначити кількість смуг при подовжньому розкрої листа .

20 Визначити ширину подовжнього відходу при подовжньому розкрої листа .

21 Визначити кількість деталей у смузі при подовжньому розкрої листа:

;

.

22 Визначити ширину поперечного відходу при подовжньому розкрої:

;

;

.

23 Визначити КІМ при подовжньому розкрої листа

.

24 Друкувати показники розкрою (див. п. 18).

25 Вибрати за КІМ оптимальний розкрій і вивести до друку параметри листів.

26 Вивести усі таблиці і рисунки до друку відповідно до алгоритму розрахунку.

Початкові дані до розрахунку розкрою листа: D = 80мм, S = 2,6мм, матеріал Сталь 20, ширина листа BL = 1000мм, довжина листа LL = 1500мм.

Нижче наведені схеми розкрою круглих заготовок (рис. 30,31,32,33).

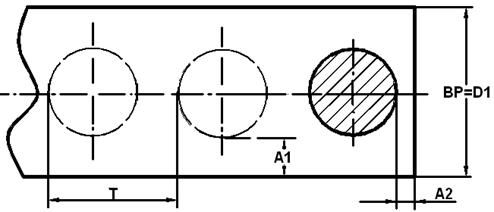

Рисунок 30 - Однорядний розкрій із бічним притиском

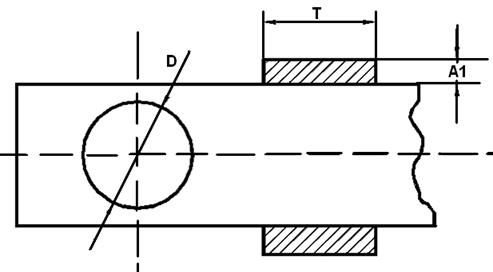

Рисунок 31 - Однорядний розкрій із двома кроковими ножами

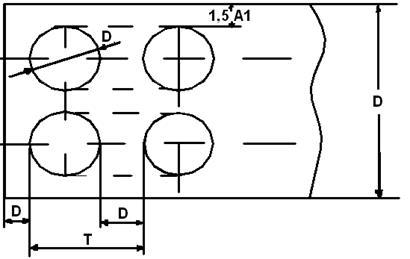

Рисунок 32 - Дворядний розкрій (штампування з поворотом без

зміщення одного ряду щодо іншого)

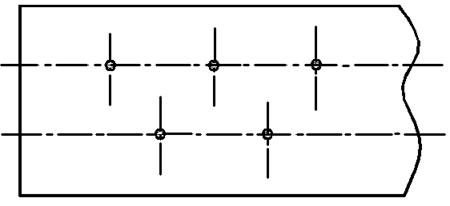

Рисунок 33 - Дворядний розкрій із зміщенням одного ряду щодо

іншого

За варіантом завдання (табл. 42) виконати розрахунок розкрою листа при штампуванні круглих плоских деталей і заготовок.

Таблиця 42 - Варіанти завдань
