Для ввода графической информации с имеющихся документов в САПР используют сканеры, дигитайзеры.
Дигитайзерприменяют для ручного ввода. Он имеет вид кульмана, по его электронной доске перемещается курсор, на котором расположены визир и кнопочная панель. Курсор имеет электромагнитную связь с сеткой проводников в электронной доске. При нажатии кнопки в некоторой позиции курсора происходит занесение в память информации о координатах этой позиции. Таким образом осуществляется ручная «сколка» чертежа.
Для автоматического ввода информации с имеющихся текстовых или графических документов используют сканеры планшетного или протяженного типа. Способ считывания – оптический. В сканирующей головке размещается оптоволоконные самофокусирующиеся линзы и фотоэлементы. Разрешающая способность в разных моделях составляет от 300 до 800 точек на дюйм (2,54 см).
В планшетных сканерах сканирующая головка перемещается относительно бумаги с помощью шагового двигателя (рис.1).

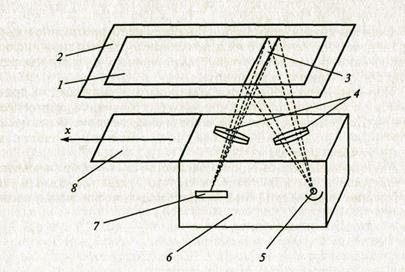

Лист с информацией 1, подлежащий кодированию, располагается на стеклянном планшете 2. Сканирующая головка 6 перемещается вдоль оси х по направляющей 8. Излучаемый источником света 5 поток с помощью оптической системы 4 преобразуется в отраженный от полосы сканирования 3 световой сигнал и поступает на вход считывающего устройства 7. Затем полученная информация передается по каналам связи в ЭВМ, где происходит ее необходимая обработка.
В сканерах протяженного типа сканирующая головка остается на месте, а относительно нее перемещается бумага.
Для вывода информации применяют принтеры и плоттеры (графопостроители). Первые из них ориентированы на получение документов малого формата (А3, А4), вторые – для вывода графической информации на широкоформатные носители.
В этих устройствах преимущественно используется растровый ( построчный) способ вывода информации, например со струйной технологией печати. В этом случае печатающая система включает в себя картридж и головку. Картридж – баллон, заполненный чернилами. Головка- матрица состоит из сопел, из которых мельчайшие чернильные капли поступают на носитель. Физический принцип действия головки – термический или пьезоэлектрический. Второй способ дороже, но позволяет получить более высококачественное изображение.
Возможна и другая технология печати, например электрографическая. При такой технологии создается скрытое электрическое изображение на промежуточном носители записи с фотопроводниковым слоем на поверхности. Далее визуалируется это изображение мелко дисперсным красящим порошком, получая при этом порошковое изображение, которое затем переносится на оконечный носитель записи – бумагу, где и закрепляется, например термическим способом. Для создания скрытого электрического изображения на фотопроводниковый носитель записи воздействуют электромагнитным излучением, источниками которого могут быть лазеры, светодиоды и т.д. Отсюда принтеры - лазерные, светодиодные и т.д.
В лазерных принтерах и плоттерах развертку лазерного луча вдоль строки производят электромеханическим путем с помощью вращающегося зеркального многогранника или призмы. Светодиодные системы записи представляют собой светодиодную линейку, излучение которой проецируется с помощью объективов или самофокусирующих световодов на промежуточный фотопроводниковый носитель записи.
В качестве промежуточного носителя электрографических устройств используют, как правило, барабаны с цилиндрической поверхностью, покрытой фотопроводниковым слоем.
Перенесенное с промежуточного носителя записи на бумажный носитель порошковое изображение закрепляют, для этого используют термосиловой способ фиксации. При этом способе носитель с порошковым изображением прокатывают между двух нагретых валов. Это обеспечивает высокое качество закрепления, более низкое по сравнению с другими способами закрепления потребление энергии и практически полную противопожарную безопасность (застрявшая между валами бумага не загорается т.к. температура валов не превышает 1200...2000).
Цветные принтеры и плоттеры в основном выполнены по струйной технологии печати.
Типичная разрешающая способность принтеров и плоттеров 300-720 точек на дюйм. У плоттеров ширина печати до 2500 мм, скорость печати листа формата А1 (в зависимости от заданного разрешения) 0,5...10 мин.
Дигитайзеры, сканеры, принтеры и плоттеры могут входить в состав АРМ или разделяться пользователями нескольких рабочих станций в составе локальной вычислительной сети.
