Методика IDEF3

Поведенческое моделирование сложных систем используют для исследования динамики их функционирования. В основе поведенческого моделирования лежат модели и методы имитационного моделирования систем массового обслуживания, сети Петри, возможно применение конечно-автоматных моделей, описывающих поведение системы, как последовательности смены состояний.

Поведенческие аспекты приложений отражает методика IDEF3. Если методика IDEF0 связана с функциональными аспектами и позволяет отвечать на вопросы "Что делает система?", то в IDEF3 детализируются и конкретизируются IDEF0-функции, IDEF3-модель отвечает на вопросы "Как система это делает?" Язык IDEF3 — язык диаграмм, помогающий разработчику моделей наглядно представить моделируемые процессы. В IDEF3 входят два типа описаний:

1. процесс-ориентированные в виде последовательности операций (Process Flow Description Diagrams, PFDD);

2. объект-ориентированные, выражаемые диаграммами перехода состояний, характерными для конечно-автоматных моделей (Object State Transition Network, OSTN).

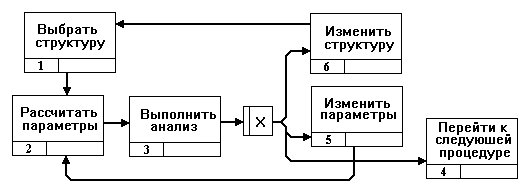

На рис. 1 представлен пример процесс-ориентированной IDEF3-диаграммы. Здесь функции (операции) показаны прямоугольниками с горизонтальной чертой, отделяющей верхнюю секцию с названием функции от нижней секции, содержащей номер функции. Связи, отражающие последовательность выполнения функций, изображаются сплошными линиями-стрелками. Пунктирные линии используются для привязки объектов-комментариев к функциям. Двойная стрелка показывает поток объектов от одной функции к другой.

Рис. 1. IDEF3-диаграмма последовательности операций

Для указания разветвлений и слияний связей (их принято называть перекрестками) используют квадраты, у которых одна или обе вертикальные стороны представлены двойными линиями, а внутри квадрата записан один из символов &, O или X. При разветвлении эти символы означают реакцию всех, некоторых или только одной из последующих функций на входное воздействие соответственно. Аналогичный смысл имеют символы &, O или X при слиянии — последующая функция начинает выполняться после окончания всех, некоторых или только одной из входных операций. Например, перекрестки рис. 2 соответствуют логической операции И, т.е. все входные процессы должны быть завершены, а все выходные процессы должны быть запущены, отличие синхронного И (рис. 2,б) от асинхронного И (рис. 2,а) состоит в том, что в асинхронном случае все выходные процессы запускаются одновременно.

Рис. 2. Перекрестки
