На основе синтеза. Выбор структуры ТП МО


Дата добавления: 2015-08-06; просмотров: 1264; Нарушение авторских прав




СИНТЕЗ (от греческого syntesys - соединение) – это соединение (мысленное или реальное) различных элементов объекта в единое целое (систему).. Синтез неразрывно связан с анализом (расчленение).

Система (от греческого systema - целое, составленное из частей) – это множество элементов, находящихся в отношениях и связях друг с другом, образующих целостность, единство.

Под системой будем понимать технологический процесс механической обработки, под синтезом - определение исходных элементов (технологических переходов) и объединение их в технологический процесс с учетом отношений, определяемых законами технологии машиностроения.







Рис. 4.1. Составные элементы синтеза ТП МО

Алгоритм синтеза технологического процесса ориентирован на решение задач выбора структуры S и расчета параметров t:

- выбор исходного множества М технологических переходов, необходимых для обработки данной детали в заданной производственной системе;

- определение множества связей (отношений) на множестве М технологических переходов, позволяющих упорядочить технологические переходы и объединять их в операции и технологический процесс;

- расчет параметров t для операций и переходов.

Рассмотрим элементы синтеза ТП МО при решении указанных задач.

Элементами модели М1 являются технологические предметы: поверхности, средства производства (станок, приспособление, инструмент).

С помощью переходов осуществляется изменение состояния каждой поверхности детали от исходного (определяемого заготовкой) к конечному состоянию (определяемому информацией на чертеже).

Для формирования множества допустимых технологических переходов рассмотрим модель первого уровня М1 = < M1 , R1 >, где М1 - исходное множество предметов; R1 - множество отношений на М1 .

Исходное множество М1 объединяет подмножества:



M1 = M11 U M12 U M13 U M14,

где М11 - множество поверхностей, которое включает поверхности детали после окончательной обработки и поверхности заготовки; М12 - множество станков; М13 - множество инструментов; М14 - множество технологических методов воздействия (пара “наименование перехода - этап обработки”). Например, обтачивание черновое, растачивание тонкое, фрезерование черновое и т.д.

Рассмотрим множество отношений R1={R1(1),R2(2)....,Rn(n)} на М1.

К унарным отношениям R1(1) относится набор характеристик исходного множества М1. Перечень характеристик для множеств М11, М121314 приведен в табл. 4.1.

Таблица 4.1

Характеристики технологических предметов

  Предметы   Х а р а к т е р и с т и к и
Поверхности тип поверх параметры точность твердость шероховатость
Станки тип станка раб зона точность производительность тип метода
Инструменты тип инстр геометрия тип метода тип станка
Методы тип метода параметры точность тип поверхности



К бинарным отношениям R2(2) относятся следующие группы:

- бинарные отношения R21(2) “поверхность - технологические методы”;

- бинарные отношения R22(2) - “поверхность - станок”;

- бинарные отношения R23(2) - “поверхность - инструмент”.

На рис. показана геометрическая интерпретация бинарного отношения “поверхность - технологические методы”, а на рис. - бинарного отношения “метод- станок”. К тернарным отношениям R(3) относится совместное использование "станок - метод - инструмент".

Элементом отношения R(4) является свойство четверки (поверхность, станок, инструмент, метод) быть технологическим переходом.

Множество отношений R(n) модели М2 может быть задано как в явной форме, так и с помошью правил вывода отношений Р.

Отношения, заданные в явной форме, будем называть исходными, а остальные отношения -выводимыми.

Отношения, являющиеся технологическими переходами, относятся к группе выводимых.

Сформулируем некоторые правила вывода отношений R(2) и R(4) из исходных унарных отношений.

Рис 4.2. Бинарное отношение “метод-поверхность”



Рис.4.3. Бинарное отношение “метод-станок”

1. Два предмета mi Î М1 , mj Î М1 находятся в отношении miR(2)mj , если [mi, тип ] = [mj ,тип ] и выполняется условие согласования:

F ([ mi .параметры], [ mj, параметры]) = 1. Здесь [m,тип] - значение типа предмета m. В частности, два предмета mi = «растачивание» и mj = «цилиндрическая внутренняя» находятся в бинарном отношении «метод – поверхность», если их характеристики имеют одинаковый тип – (тип поверхности) и выполняется условие согласования:

F (Dmin <= Di <= Dmax ) =1,

где F(x) =1, если соотношение х выполняется и 0 – в противном случае; Dmin , Dmax - параметры предмета mj ; Di - параметр предмета mi

Геометрическая интерпретация отношения R(2) показана на рис..

2. Если miR(2)mj и mjR(2)mk , то miR(2)mk.

1. Элементы mi M1 , mj M1 , mk M1 , ml M1 находятся в отношении

(mi ,mj ,mk ,ml)R(4), если выполняются попарно бинарные отношения:

(mi ,mj ) R21(2) , (mj ,mk ) R22(2), (mk ,ml ) R23(2), (mk ,ml ) R24(2) (рис.6.18).

Рис.4.4. Граф бинарных отношений

Технологический переход рассматривается как упорядоченная четверка (mi ,mj ,mk ,ml) предметов, которые находятся между собой в отношении R(4) (отношение согласования ).

На рис. 4.2,4.3 показана геометрическая интерпретация бинарных отношений "технологический метод - поверхность" и "станок - технологический метод". На основе построенной модели технологического процесса разработан алгоритм синтеза его структуры.

Блок-схема алгоритма синтеза показана на рис.4.5.

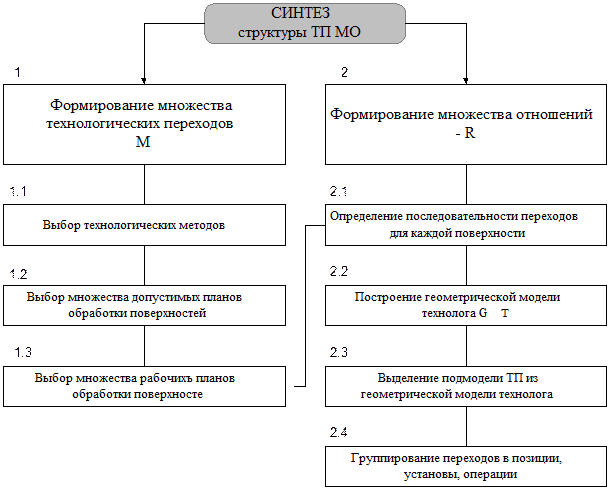

Рис.4.5. Укрупненная блок-схема алгоритма синтеза



Для достижения заданного качества обработки каждой обрабатываемой поверхности в диапазоне от состояния заготовки до требуемого состояния, определяемого чертежом, необходимо определить множество технологических методов (оператор 1.1), каждый из которых определяется парой “наименование перехода - наименование этапа обработки”. Например, для достижения требуемой шероховатости Ra=5 при обработке отверстия фланца возможными технологическими методами являются “рассверливание - чистовой этап” или “растачивание - чистовой этап”.

Для достижения заданного качества обработки каждой обрабатываемой поверхности в диапазоне от состояния заготовки до требуемого состояния, определяемого чертежом, необходимо определить множество технологических методов (оператор 1.1), каждый из которых определяется парой “наименование перехода - наименование этапа обработки”. Например, для достижения требуемой шероховатости Ra=5 при обработке отверстия фланца возможными технологическими методами являются “рассверливание - чистовой этап” или “растачивание - чистовой этап”.

Дальнейшее упорядочивание технологических переходов в технологический процесс выполняется с помощью операторов 2.2-2.4.

Геометрическая модель обрабатываемой заготовки (модель технолога GT) определяет возможные варианты обработки поверхностей детали с различных технологических баз при использовании технологического оборудования и оснастки и создается с помощью оператора 2.2.

Из геометрической модели технолога GT осуществляется далее выделение подмодели технологического процесса (его структуры) (оператор 2.3), которая позволяет упорядочить технологические переходы в технологический процесс. При этом решается некоторая задача оптимизации на графах.

Группировка технологических переходов осуществляется с помощью оператора 2.4 на основе решения локальных задач оптимизации на графах.

Состав и структура подсистемы существенно зависят от выбранного метода проектирования. Наиболее универсальными являются подсистемы проектирования ТП, которые реализуют метод синтеза структуры ТП. Метод синтеза структуры формализует этапы проектирования ТП.
