ВВЕДЕНИЕ

КУРСОВОЙ ПРОЕКТ

Моделирование электрической дрели

Преподаватель __________ ассистент В.Л. Тюканов

подпись, дата должность инициалы, фамилия

Студент ИП09-01 090902526 __________ Е.В. Трегуб

номер группы номер зачетной книжки подпись, дата инициалы, фамилия

Красноярск 2012

ЗАДАНИЕ

Тема: Моделирование электрической дрели

Задание:

1. Описать основные детали дрели:

- Патрона

- Шпинделя

- Корпуса

- Электродвигателя

- Шестеренок

2. Описать процесс моделирования основных деталей и узлов дрели:

- Патрона

- Шпинделя

- Корпуса

- Электродвигателя

- Шестеренок

СОДЕРЖАНИЕ

ЗАДАНИЕ. 2

ВВЕДЕНИЕ. 4

1 Основные детали дрели. 5

1.1 Патрон. 5

1.2 Шпиндель. 5

1.3 Корпус. 6

1.4 Электродвигатель. 7

1.5 Шестеренки. 8

2 Процесс моделирования основных деталей дрели. 10

2.1 Моделирование патрона. 11

2.2 Изготовление шпинделя. 15

2.3 Моделирование корпуса. 16

2.3.1 Моделирование алюминиевого корпуса. 16

2.3.1 Моделирование пластмассового корпуса. 25

2.4 Моделирование электродвигателя. 35

2.4.1 Моделирование ротора. 35

2.4.2 Моделирование статора. 37

2.4.2.1 Моделирование корпуса статора. 37

2.4.2.2 Моделирование обмотки статора. 39

2.5 Моделирование шестеренок. 41

ЗАКЛЮЧЕНИЕ. 44

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ.. 45

ВВЕДЕНИЕ

Электрическая дрель (рисунок 1) обычная предназначена для сверления отверстий в относительно мягком материале, обычно это дерево. С использованием специальных свёрл, им можно сверлить более твёрдые материалы, такие как металл и кирпич, но это достаточно сложно, и поэтому этот инструмент в работе с данными материалами не используется.

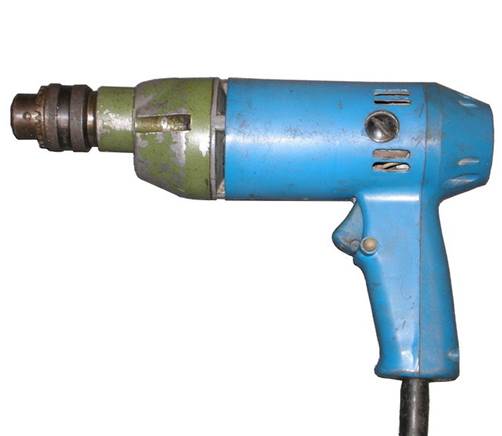

Рисунок 1 – Дрель электрическая
