Структурные методы анализа

Структурным анализом принято называть метод исследования си­стемы, который начинается с общего обзора ее и затем детализиру­ется, приобретая иерархическую структуру со все большим числом уровней. Для таких методов характерно:

· разбиение на уровни абстракции с ограничением числа эле­ментов на каждом из уровней (обычно от 3 до 7, при этом верхняя граница соответствует возможностям человеческого мозга воспринимать определенное количество взаимоувязан­ных объектов, а нижняя выбрана из соображений здравого смысла);

· ограниченный контекст, включающий лишь существенные на каждом уровне детали;

· использование строгих формальных правил записи;

· последовательное приближение к конечному результату.

Методы структурного анализа позволяют преодолеть сложность больших систем путем расчленения их на части («черные ящики») и иерархической организации этих черных ящиков. Преимущество ис­пользования черных ящиков заключается в том, что их пользователю не требуется знать, как они работают, необходимо знать лишь его входы и выходы, а также его назначение (т. е. функцию, которую он выполняет).

Таким образом, первым шагом упрощения сложной системыявляется ее разбиение на черные ящики (принцип «разделяй и вла­ствуй» — принцип решения трудных проблем путем разбиения их на множество независимых задач, легких для понимания и решения), при этом такое разбиение должно удовлетворять следующим крите­риям:

· каждый черный ящик должен реализовывать единственную функцию системы;

· функция каждого черного ящика должна быть легко понимае­ма независимо от сложности ее реализации;

например, в си­стеме управления ракетой может быть черный ящик для рас­чета места ее приземления: несмотря на сложность алгорит­ма, функция черного ящика очевидна — расчет точки приземления

· связь между черными ящиками должна вводиться только при наличии связи между соответствующими функциями систе­мы

например, в бухгалтерии один черный ящик необходим для расчета общей заработной платы служащего, а другой – для расчета налогов. Необходима связь между этими черными ящиками: размер заработанной платы требуется для расчета налогов

· связи между черными ящиками должны быть простыми, на­сколько это возможно, для обеспечения независимости меж­ду ними.

Второй важной идеей, лежащей в основе структурных методов, является идея иерархии. Для понимания сложной системы недо­статочно разбиения ее на части, необходимо эти части организовать определенным образом, а именно в виде иерархических структур.

все сложные системы Вселенной организованы в иерархии. Да и сама она включает галактики, звездные системы, планеты, молеку­лы, атомы, элементарные частицы. Человек при создании сложных систем также подражает природе. Любая организация имеет дирек­тора, заместителей по направлениям, иерархию руководителей под­разделений, рядовых служащих.

Таким образом, второй прин­цип структурного анализа (принцип иерархического упорядочения) в дополнение к тому, чтобы легче понимать проблему, если она разби­та на части, декларирует, что устройство этих частей также суще­ственно для понимания. Понимание проблемы резко повышается при организации ее частей в древовидные иерархические структу­ры, т. е. система может быть понята и построена по уровням, каж­дый из которых добавляет новые детали.

Наконец, третий принцип: структурные методы широко исполь­зуют графические нотации, также служащие для облегчения пони­мания сложных систем.

Известно, что «одна картинка стоит тысячи слов».

Соблюдение указанных принципов необходимо при организации работ на начальных этапах ЖЦ независимо от типа разрабатывае­мой системы и используемых при этом методологий. Руководство всеми принципами в комплексе позволяет на более ранних стадиях разработки понять, что будет представлять собой создаваемая сис­тема, обнаружить промахи и недоработки, что, в свою очередь, облегчит работы на последующих этапах ЖЦ и снизит стоимость разработки.

Для целей структурного анализа традиционно используются три группы средств, иллюстрирующих:

· функции, которые система должна выполнять,

· отношения между данными,

· зависящее от времени поведение системы (аспекты реального времени).

Среди многообразия графических нотаций, используемых для ре­шения перечисленных задач, в методологиях структурного анализа наиболее часто и эффективно применяются следующие:

· DFD(Data Flow Diagrams) — диаграммы потоков данныхсовмес­тно со словарями данныхи спецификациями процессов (мини-специ­фикациями);

· ERD(Entity-Relationship Diagrams) — диаграммы «сущность-связь»;

· STD(State Transition Diagrams) — диаграммы переходов состо­яний.

Все они содержат графические и текстовые средства моделиро­вания: первые — для удобства отображения основных компонент модели, вторые — для обеспечения точного определения ее компо­нентов и связей.

Классическая DFD показывает внешние по отношению к систе­ме источники и стоки (адресаты) данных, идентифицирует логи­ческие функции (процессы) и группы элементов данных, связыва­ющие одну функцию с другой (потоки), а также идентифицирует хранилища (накопители) данных, к которым осуществляется дос­туп. Структуры потоков данных и определения их компонентов хра­нятся и анализируются в словаре данных. Каждая логическая функ­ция (процесс) может быть детализирована с помощью DFD нижне­го уровня; когда дальнейшая детализация перестает быть полезной, переходят к выражению логики функции при помощи специфика­ции процесса (мини-спецификации). Содержимое каждого храни­лища также сохраняют в словаре данных, модель данных хранили­ща раскрывается с помощью ERD.

При моделировании производственных систем хра­нилищами данных служат места временного складирования, где хранится продукция на промежуточных стадиях обработки. В информационных системах хранилища данных представляют любой механизм для их промежуточной обработки.

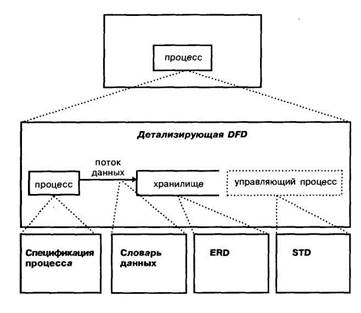

В случае наличия реального вре­мени DFD дополняется средствами описания зависящего от време­ни поведения системы, раскрывающимися с помощью STD. Эти взаимосвязи показаны на рисунок 3.

Внешние сущности (STD) обеспечивают необходимые входы для систе­мы и/или являются приемниками для ее выходов. Одна внешняя сущность может одновременно предоставлять входы (функционируя как поставщик) и принимать выходы (функционируя как получатель). Одна внешняя сущность может повторяться на одной и той же диаграмме несколько раз. Этот прием полезно применять для сокращения количества линий, соединяю­щих объекты на диаграмме.

Необходимо отметить, что для функционального моделирова­ния наряду с DFD достаточно часто применяется и другая нота­ция — SADT (точнее, ее стандартизованное подмножество IDEF0).

Таким образом, перечисленные выше средства позволяют сде­лать полное описание системы независимо оттого, является ли она существующей или разрабатываемой с нуля. Такое подробное опи­сание того, что должна делать система, освобожденное насколько это возможно от рассмотрения путей реализации, получило назва­ние спецификации требований, дающей проектировщику, реализу­ющему следующий этап ЖЦ, четкое представление о конечных ре­зультатах, которые должны быть достигнуты.

Рисунок 3 -

Перечисленные выше графические нотации используются (в том или ином наборе) практически во всех современных методологиях структурного системного анализа. Роль этих методологий заключает­ся в регламентации основ разработки сложных систем. Они описывают последовательность шагов, модели и подходы, тщательное сле­дование которым приведет к хорошо работающим системам. Хотя методологии, вообще говоря, не гарантируют качества построен­ных систем, тем не менее, они помогают охватить и учесть все важ­ные этапы, шаги и моменты разработки, помогают справиться с проблемами размерности и, в конечном итоге, оценить продвиже­ние вперед. Более того, методологии обеспечивают организацион­ную поддержку, позволяющую большим коллективам разработчи­ков функционировать скоординированным образом.

Другими словами, методология структурного анализа определя­ет руководящие указания для построения и оценки модели требова­ний разрабатываемой системы, шаги работы, которые должны быть выполнены, их последовательность, а также правила распределе­ния и назначения применяемых при этом операций и методов.

В настоящее время успешно используются практически все из­вестные методологии структурного анализа, однако наибольшее распространение получили методологии SADT (Structured Analysis and Design Technique), структурного системного анализа Гейна—Сарсона (Gane—Sarson), структурного анализа и проектирования Йодана—Де Марко (Yourdon—DeMarko), развития систем Джексо­на (Jackson), развития структурных систем Варнье—Oppa (Warmer— Orr), анализа и проектирования систем реального времени Уорда— Меллора (Ward—Mellor) и Хатли (Hatley), информационного моде­лирования Мартина (Martin).

Перечисленные структурные методологии жестко регламентиру­ют фазы анализа требований и проектирования спецификаций и отражают подход к системной разработке с позиций рецептов «ку­линарной книги». Спецификации требований включают особеннос­ти целевой системы и ее прогнозируемые характеристики, проекты пользовательских интерфейсов (меню, экраны и формы), критерии работоспособности системы, программное и аппаратное окружение. Полученный документ спецификации требований в дальнейшем преобразуется в проектные спецификации, детализирующие пред­полагаемую реализацию проектной части.

Наиболее существенное различие между разновидностями структурного анализа заключается в методах и сред­ствах функционального моделирования. С этой точки зрения все раз­новидности структурного системного анализа могут быть разбиты на две группы: применяющие методы и технологию DFD (в различ­ных нотациях) и использующие SADT-методологию. По материа­лам наиболее авторитетной в рассматриваемой области исследовательской компании CASE Consulting Group соотношение примене­ния этих двух разновидностей структурного анализа на практике составляет 90% для DFD и 10% для SADT.

Предваряя сравнительный анализ DFD- и SADT-подходов, в ка­честве примера рассмотрим верхний уровень модели требований к системе автоматизации управления компанией, занимающейся рас­пределением товаров по заказам (рисунок 4 и рисунок 5 соответственно). Заказы подвергаются входному контролю и сортировке. Если заказ не отвечает номенклатуре товаров или оформлен неправильно, то он аннулируется с соответствующим уведомлением заказчика. Если заказ не аннулирован, то определяется, имеется ли на складе соот­ветствующий товар. В случае положительного ответа выписывается счет к оплате и предъявляется заказчику, при поступлении платежа товар отправляется заказчику. Если заказ не обеспечен складскими запасами, то отправляется заявка на товар производителю. После поступления требуемого товара на склад компании заказ становится обеспеченным и повторяет вышеописанный маршрут.

Сравнительный анализ этих двух разновидностей методологий проводится по следующим параметрам:

· адекватность средств рассматриваемой проблеме;

· согласованность с другими средствами структурного анализа;

• интеграция с последующими этапами разработки (и прежде всего с этапом проектирования).

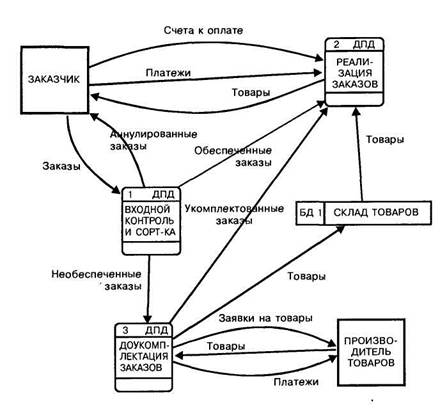

Рисунок 4 - DFD-подход к анализу

1)Адекватность. Выбор той или иной структурной методологии напрямую зависит от предметной области, для которой создается модель. В нашем случае методологии применяются к автоматизиро­ванным системам, а не к системам вооб­ще, как это предполагается в SADT. Для рассматриваемых задач DFD вне конкуренции.

Во-первых, SADT-диаграммы значительно менее выразительны и удобны для моделирования АС (сравните рисунки). Так, дуги в SADT жестко типизированы (вход, выход, управление, меха­низм). В то же время применительно к АС стирается смысловое различие между входами и выходами, с одной стороны, и управле­ниями и механизмами, с другой: входы, выходы, механизмы и уп­равления являются потоками данных и/или управления и правила­ми их трансформации. Анализ системы при помощи потоков данных и процессов, их преобразующих, является более прозрачным и не­двусмысленным.

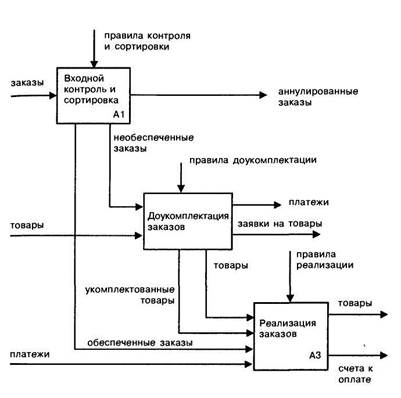

Рисунок 5 – SADT-подход к анализу

Во-вторых, в SADT вообще отсутствуют выразительные средства для моделирования особенностей АСУП. DFD с самого начала со­здавались как средство проектирования информационных систем, являющихся ядром АС, и имеют более богатый набор элемен­тов, адекватно отражающих специфику таких систем (например, хранилища данных являются прообразами файлов или баз данных, внешние сущности отражают взаимодействие моделируемой систе­мы с внешним миром).

В третьих, наличие мини-спецификаций DFD-процессов ниж­него уровня позволяет преодолеть логическую незавершенность SADT (а именно обрыв модели на некотором достаточно низком уровне, когда дальнейшая ее детализация становится бессмысленной) и построить полную функциональную спецификацию разрабатывае­мой системы.

2)Согласованность. Главным достоинством любых моделей явля­ется возможность их интеграции с моделями других типов. В данном случае речь идет о согласованности функциональных моделей со средствами информационного и событийного (временного) моде­лирования. Согласование SADT-модели с ERD и/или STD практи­чески невозможно. В свою очередь, DFD, ERD и STD взаимно дополняют друг друга и по сути являют­ся согласованными представлениями различных аспектов одной и той же модели.

Интеграция DFD-STD осуществляется за счет рас­ширения классической DFD специальными средствами проектиро­вания систем реального времени (управляющими процессами, по­токами, хранилищами данных), и STD является детализацией уп­равляющего процесса, согласованной по управляющим потокам и хранилищам. Интеграция DFD-ERD осуществляется с использова­нием отсутствующего в SADT объекта — хранилища данных, струк­тура которого описывается с помощью ERD и согласуется по соот­ветствующим потокам и другим хранилищам на DFD.

3) Интеграция с последующими этапами. Важная характеристика методологии — ее совместимость с последующими этапами приме­нения результатов анализа (и прежде всего с этапом проектирова­ния, непосредственно следующим за анализом и опирающимся на его результаты). DFD могут быть легко преобразованы в модели про­ектирования (структурные карты) — это близкие модели. Более того, известен ряд алгоритмов автоматического преобразования иерархии DFD в структурные карты различных видов, что обеспечивает логич­ный и безболезненный переход от этапа анализа требований к проек­тированию системы. С другой стороны, неизвестны формальные ме­тоды преобразования SADT-диаграмм в проектные решения АС.

Тем не менее, необходимо отметить, что рассмотренные разно­видности структурного анализа по сути — два приблизительно оди­наковых по мощности языка для передачи понимания. И одним из основных критериев выбора является следующий: насколько хоро­шо каждым из этих языков владеет консультант или аналитик, на­сколько грамотно он может на этом языке выражать свои мысли.
