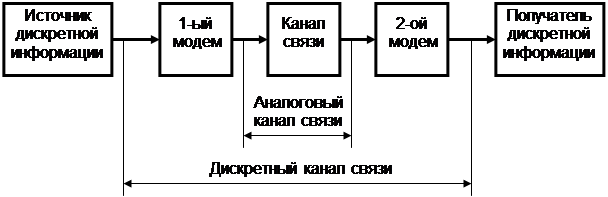

Для передачи информации с одного компьютера на другой используют модемы.
1-ый модем включен в режиме передачи (входной сигнал – дискретный, выходной – аналоговый);
2-ой модем включен в режиме приема. Подключение в режимы осуществляется цепями стыка.

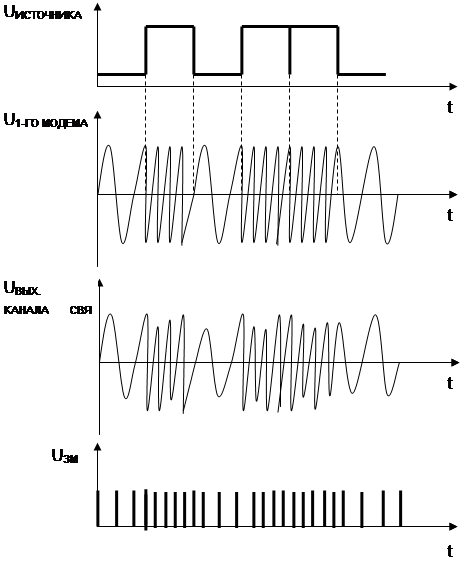

UЗМ – короткие импульсы, которыми отмечают каждое пересечение сигнала через 0 (значащие моменты).
Для синтеза помехоустойчивого алгоритма приема будем предполагать следующее:
a) При прохождении сигнала через канал связи происходит перераспределение длительности полупериодов;
b) Вся информация заключена в переходах сигнала через «0» («0» - переходах);
c) Измеренную длительность полупериодов можно представить в виде чисел;
d) Алгоритм должен использовать корреляционные связи длительности полупериодов.
Рисунок 3.1.1. – Структура цифрового модема.
У/О – усилитель/ограничитель;
УВНП – устройство выделения «0» - переходов;
ИС – измерительный счетчик;
RG1, RG2, RG3 – параллельные регистры;
ЛЗ – линия задержки;
К1, К2 – коммутаторы 1 и 2;
Σ – сумматор;
ПУ – пороговое устройство;
G – генератор;
УУ – управляющее устройство.
Алгоритм обработки состоит из двух составных частей: асинхронной и синхронной. В асинхронной части происходит преобразование принимаемого сигнала в соответствующие эквивалентные циклы. Для этого сигнал проходит через усилитель/ограничитель с большим коэффициентом усиления. Далее с помощью УВНП производится выделение из принимаемого сигнала всех нулевых пересечений и отметка этих пересечений с помощью коротких стробирующих импульсов. Чем больше временной интервал, тем больше будет число стробирующих импульсов. Выход RG1 – это выход асинхронной части.
Далее производится синхронная обработка с помощью переходов на равномерные отсчеты. Вначале К1 подключает выход RG1 к выходу сумматора, а К2 подключает выход RG2 ко второму выходу сумматора.
Пусть в RG2 хранится результат расчета рекурсивной суммы. Тогда на выходе сумматора появляется ТРi+Ni, которое записывается в RG2 (TPi – число полупериодов). В следующий момент времени К2 остается в том же положении, выход RG2 подключен ко второму входу сумматора, а К1 подключает выход ЛЗ к первому входу сумматора. Сигналы в ЛЗ переведены в инверсное состояние, следовательно, на этом временном интервале сумматор производит вычитание из рекурсивной суммы сигнала с ЛЗ, задержанного на М тактовых интервалов. На третьем тактовом интервале К2 подключает выход RG3 ко входу сумматора, а К1 вновь подключает выход RG1 на первый вход сумматора. В работу вступает нерекурсивный алгоритм.
Замена рекурсивной суммы значением нерекурсивной суммы происходит после каждых i циклов следующим образом: в первый момент времени К2 подключает выход RG3 ко входу сумматора. К1 подает «0» (отключает выход RG1 и ЛЗ). В результате на выходе сумматора появляется новое значение рекурсивной суммы, которое записывается в RG2. После этого RG3 обнуляется.
На рисунке 3.1.2. приведен алгоритм работы цифрового модема.
Программа
K1. MOV R2, #0
MOV R3, #0
K2. MOV R4, #0
MOV R5, #0
K3. MOV R6, #0
MOV R7, #0
K4. MOV R0, #40
K5. M1: MOV A, R6
K6. ADD A, R0
K7. MOV R7, A
K8. MOV A, R6
K9. CPL A
K10. INC A
K11. MOV R0, A

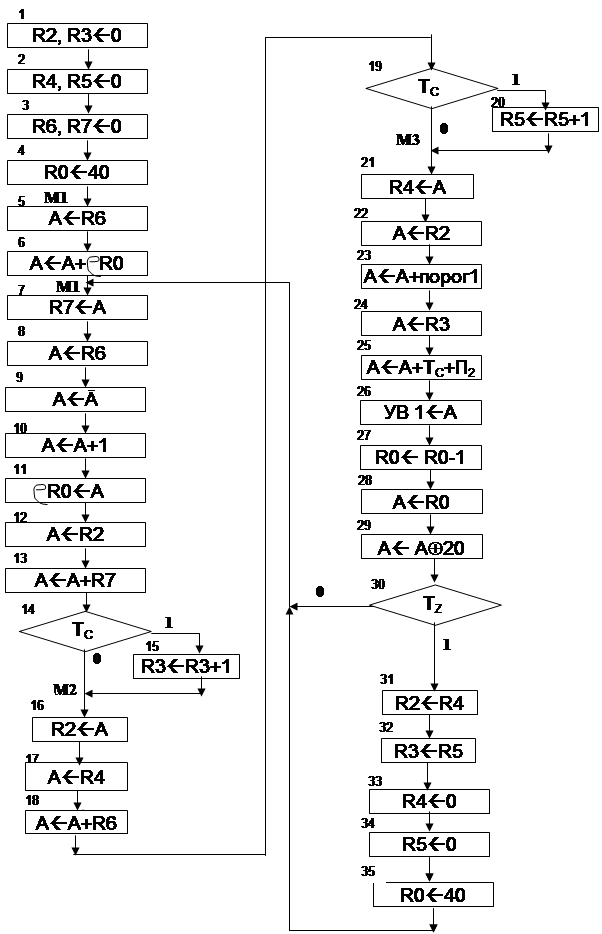

Рисунок 3.1.2. – Алгоритм работы цифрового модема
K12. MOV A, R2
K13. ADD A, R7
K14. JC M2
K15. INC R3
K16. M2: MOV R2, A
K17. MOV A, R4
K18. ADD A, R6
K19. JC M3
K20. INC R5
K21. MOV R4, A
K22. MOV A, R2
K23. ADD A, #П1
K24. MOV A, R3
K25. ADC A, #П2
K26. OUT 1
K27. INX R0
K28. MOV A, R0
K29. XRL A, #20
K30. JZ M1
K31. MOV R2, R4
K32.MOV R3, R5
K33. MOV R4, #0
K34. MOV R5, #0
K35. MOV R0, #40
JMP M1
Комментарии к алгоритму и программе:
К 1, 2, 3: Первоначальное обнуление рабочих регистров;
К 4: Загрузка адресного регистра R0 (линия задержки в виде ячеек оперативной памяти, считывание и запись по кругу);
К 5, 6, 7: Расчеты DТi.
К 8-11: Запись в оперативную память числа «-DТi»;
К 12-16: Работа рекурсивного алгоритма;
К 17-21: Работа нерекурсивного алгоритма;
К 22-26: Вывод результата демодуляции;
К 27-30: Модификация адреса ячеек оперативной памяти;
К 31-32: Перезагрузка R1 и R3 результатами нерекурсивной обработки;
К 33-34: Обнуление рабочих регистров нерекурсивной обработки;
K6. ADD A, R0
K11. MOV R0, A
