СИСТЕМА СБОРА И ОБРАБОТКИ ИНФОРМАЦИИ

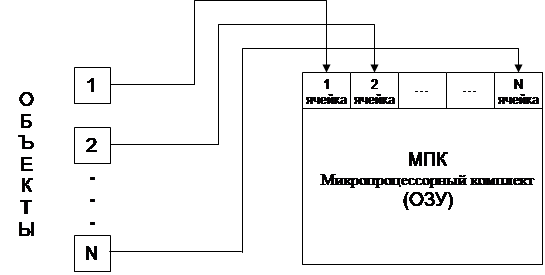

Пусть имееся N объектов, которые требуется постоянно опрашивать и информацию об их состоянии помещать в оперативную память.

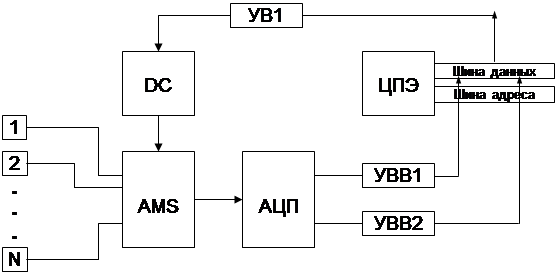

AMS – аналоговый мультиплексор (аналог декадно-шагового искателя);

DC – дешифратор управления;

ЦПЭ – центральный процессорный элемент;

УВВ1 – устройство ввода №1;

УВВ2 – устройство ввода №2;

УВ1 – устройство вывода №1;

АЦП – аналогово-цифровой преобразоватль.

Принцип работы: Центральный процессорный элемент выставляет на шину данных (ШД) адрес очередного опрашиваемого объекта. Этот адрес с ШД поступает на УВ1. Выходной сигнал с УВ1 поступает на DC, где дешифрирует и подключает требуемый вход аналогового мультиплексора на свой выход. Информационный сигнал опрашиваемого объекта оказывается подключен через AMS ко входу АЦП. При поступлении очередного отсчета аналогового сигнала АЦП начинает преобразовывать его в цифровой эквивалент.После этого ЦПЭ периодически начинает опрашивать сигнал готовности с УВВ1 (готово ли АЦП выдать результат преобразования). При обнаружении сигнала готовности производится считывание с УВВ2 информационного сигнала на шину данных и далее его помещение в ОЗУ. После записи состояния i – того объекта в ОЗУ, на ШД выставляется адрес очередного (i+1)-го объекта и процесс полностью повторяется.

Опрос всех объектов производится по очереди (циклически).

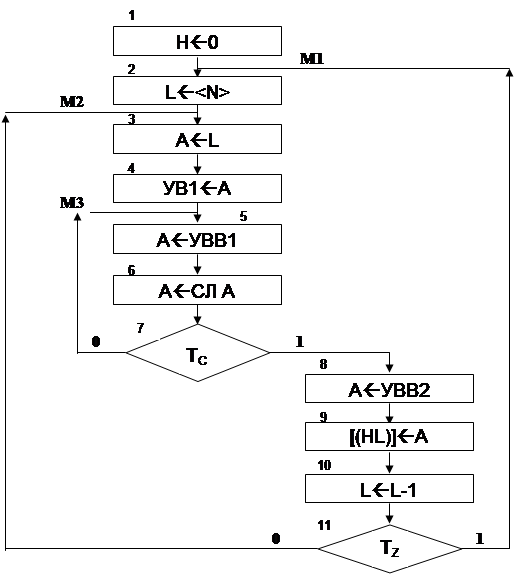

Составим алгоритм и программу работы устройства сбора и обработки информации.

Программа

К1. MVI H,0

К2. M1: MVI L,N

К3. M2: MOV A,L

К4. OUT 1

К5. M3: IN 1

К6. RLC

К7. JNC M3

К8. IN 2

К9. MOV M, A

К10. DCP L

К11. JNZ M2

JMP M1

В блоке 1 производится формирование адреса оперативной памяти; в блоке 2 происходит инициализация системы (определяется количество опрашиваемых объектов); в блоке 3 производится формирование адреса для дешифратора; блок 4 – вывод сигнала для дешифратора; блоки 5-7 – проверка сигнала готовности (если АЦП готов выдать результат, то на выходе формируется сигнал готовности, иначе сигнала готовности нет); блок 8 – ввод информационного сигнала; блоки 9-11 – организация цикла работы устройства.
