Построение сложных фигур из простых

Во Flash предусмотрено две модели рисования – с объединением и объектная. Когда выбирается инструмент, поддерживающий объектную модель рисования (например, Oval (Овал) или Rectangle (Прямоугольник)), в области параметров на панели инструментов появляется небольшая кнопка Object Drawing (Рисование объекта). Эта кнопка (с изображением круга) позволяет переключаться между моделью рисования с объединением (это модель по умолчанию, когда кнопка не нажата) и объектной моделью (кнопка нажата).

Когда рисование на сцене происходит на основе модели с объединением, элементы, нарисованные на одном уровне и в одном кадре, при наложении взаимодействуют друг с другом: нарезаются, объединяются или перфорируются. Функции автоматической нарезки, перфорации и автоматического объединения Flash не характерны для других приложений векторной графики. Однако данные функции Flash позволяют создавать фигуры, которые в противном случае было бы чрезвычайно трудно нарисовать. Когда несгруппированная фигура помещается поверх другой и с обеих снимается выделение, Flash автоматически применяет функции смешения по следующим сценариям:

· если у фигур нет контуров и они одного цвета, то применяется функция объединения и две фигуры сливаются в одну;

· если у верхней фигуры есть контур или ее цвет отличается от цвета нижней фигуры, то верхняя фигура перфорирует нижнюю;

· если у верхней фигуры нет контура и она одного цвета с нижней, фигуры объединяются;

· линия, пересекающая другую линию или фигуру, разрезает пересекаемую линию или фигуру.

Для создания многих фигур удобнее применять функции нарезки, объединения и перфорации, чем инструментом Реn (Ручка) наносить несколько точек и затем модифицировать кривые Безье инструментом Subselection (Подвыделение).

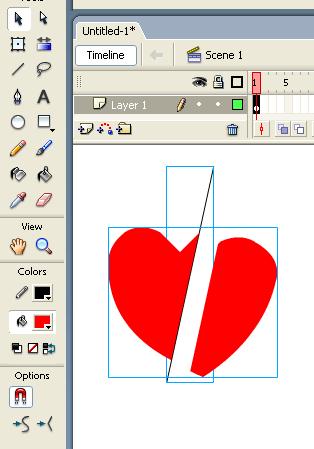

Рисунок 1.12 – Разрезание фигуры линиями

Можно несколькими способами запретить нарезку, перфорацию и обрезку перекрывающихся элементов: сгруппировать элементы (Modify – Group (Модификация – Группировка)), поместить их на разные уровни или использовать для рисования фигур объектную модель.

Когда применяется объектная модель рисования, функции автоматической объединения для фигур отключаются. Однако эти элементы все же можно комбинировать, создавая более сложные фигуры. Для этого нужно выделить объекты, которые необходимо совместить, а затем выбрать команду Union (Объединение), Intersect (Пересечение), Punch (Перфорирование) или Crop (Обрезка) в подменю Modify – Combine Objects (Модификация – Комбинировать объекты).

Рисунок 1.13 – Группировка объектов

Если необходимо просто объединить фигуры, не затрагивая их целостности, то можно выбрать команду Modify – Group (Модификация – Группировать). В любом случае, если вы нарисовали фигуру с применением объектной модели рисования и хотите применить функции автоматической нарезки или объединения, это можно сделать, выделив фигуру и разгруппировав ее (Modify – Ungroup (Модификация – Разгруппировать)). После того как объект будет разгруппирован, он будет вести себя точно так же, как фигура, созданная при помощи модели рисования с объединением.
