Отсек №4 Отсек блока управления тяговым приводом


Дата добавления: 2015-08-06; просмотров: 789; Нарушение авторских прав


В отсеке расположены блок управления тяговым приводом БУТП-2 и тумблер выключения питания блока «+24в».

Блок представляет собой металлический каркас с передней лицевой панелью и задней крышкой. На лицевой панели блока расположен соединитель для подключения технологического жгута контроля сигналов БУТП.

В закрытом прозрачном окне расположен батарейный отсек и панель светодиодной индикации. Внутри каркаса размещается базовая узловая плата блока, в которую устанавливаются и крепятся остальные печатные платы электронных узлов блока.

Блок управления крепится к несущей раме по углам каркаса блока. Тумблер крепится на скобу, расположенную на левой боковой стенке внутри отсека.

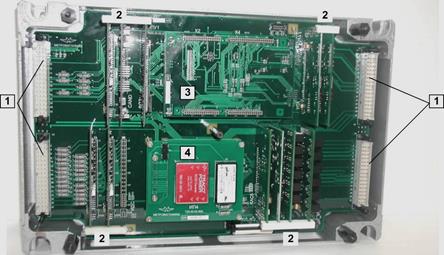

Рис.12 Блок управления тяговым приводом (снята задняя крышка)

БУТП-2 обеспечивает выполнение следующих основных функций:

· управление ВБ, контакторами, тормозным чоппером, силовым инвертором питания тяговых двигателей в режиме тяги и электрического следящего реостатно­го торможения;

· электронную защиту силовых цепей тягового электрооборудования в ава­рийных режимах;

· управление силой тяги и торможения двигателей в функции загрузки ваго­на;

· защита от юза и буксования колесных пар;

· самодиагностики, включающие в себя проверку самоинициализации;

· настройки и анализа, включающие возможность перепро­граммирования БУТП.
