Панель предназначена для управления электрическими цепями включения ЛК и ЗК по командам БУТП-2, а также для формирования сигналов направления движения и признака управления для БУТП по командам БКВУ и с пульта машиниста.
Панель представляет из себя текстолитовую плиту с установленными на ней электромеханическими реле, с электрическими и электронными компонентами. На панели установлены четыре реле типа РТ16. Два малогабаритных реле для связей с БКВУ установлены на печатной плате. Связь панели реле с электрическими цепями контейнера осуществляется через разъем.

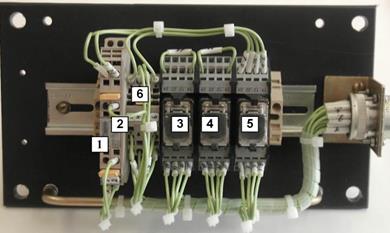

Рис.11 Панель реле
Панель реле получает питание: 80в от бортовой сети через БУТП-2 и
24в - от блока управления вагоном.
Функции реле и электронных компонентов.
К1 - промежуточное реле (1) исполняют команды направления движения «Вперед», поступающей с БКВУ.
К2 - промежуточное реле (2) команды направления движения «Назад», поступающей с БКВУ.
КЗ - промежуточное реле (3) цепи управления линейным контактором Л К.
К4 - промежуточное реле (4) цепи управления зарядным контактором ЗК.
К5 - реле (5) выбора цепей управления направлением движения от основного или резервного реверсора.
К6- диодная сборка (6) - формирует сигнал резервного управления.
