Лабораторна робота № 3
ЗНАЙОМСТВО З БАЗОВИМИ МОЖЛИВОСТЯМИ СИСТЕМИ КОМПАС-3D
Мета роботи – ознайомитись з основними прийомами роботи в програмному пакеті підготовки конструкторської документації КОМПАС-3D, навчитись виконувати креслення простих деталей на площині.
1.
2.
3.
Порядок виконання роботи
1. Ознайомитись з демонстраційним матеріалом по роботі в середовищі КОМПАС–3D. Описати порядок вирішення задач, представлених в демонстраційних відеоматеріалах.
2. За допомогою графічного редактора виконати креслення на площині (двомірні) заданої деталі згідно варіанту №4(рис. 3.1).

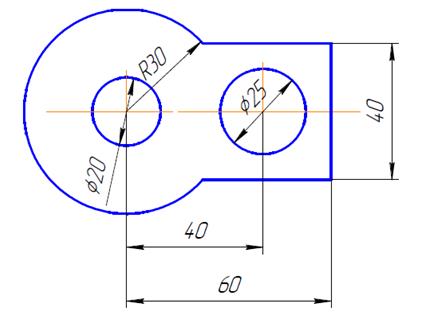

Рис. 3.1. Креслення деталі згідно 4 варіанту
3. Оформити звіт з лабораторної роботи.
