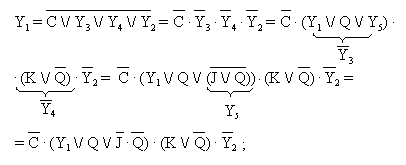

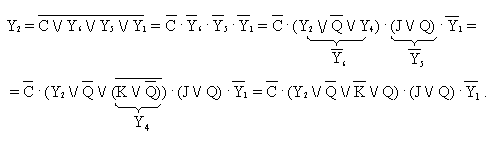

Проанализируем работу триггера, схема которого приведена на рис. 4.15. Логические выражения для уровней на управляющих входах Y1 и Y2:
(4.14)
(4.15)

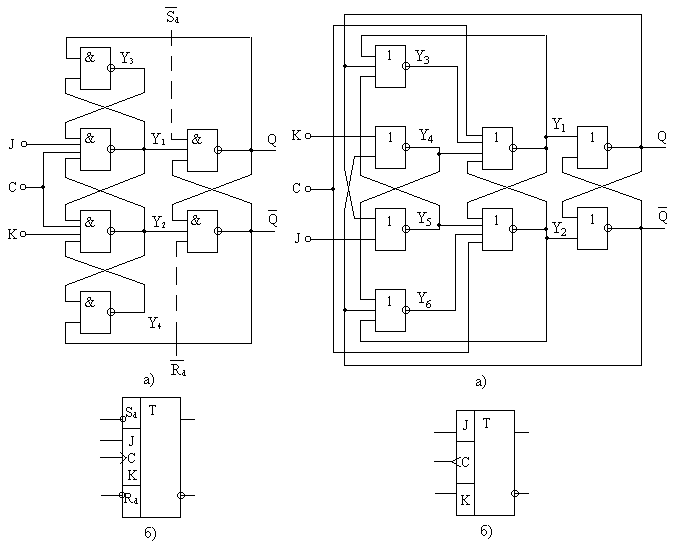

рис 4.15
рис 4.16
При C = Q на управляющих входах устанавливаются пассивные уровни Y1 = 1 и Y2 = 1, не влияющие на состояние выходной триггерной структуры. При положительном фронте сигнала на входе С уровни Y1 и Y2 определяются выражениями, получаемыми из (4.14) и (4.15) при подстановке С = 1, Y1 = 1, Y2 = 1:
(4.16)
(4.17)
В табл. 3 приведены комбинации входных сигналов J, К и текущего состояния триггера Q0, действующих в момент, непосредственно предшествующей моменту поступления положительного фронта на вход С, а также значения Y1, Y2 и состояния триггера Q для ближайшего момента после фронта сигнала на входе С. Как видно из таблицы, действие сигналов J и К на состояние триггера соответствует таблице состояний JK-триггера (табл. 4.2б).
Отметим следующую особенность в работе рассматриваемого триггера. Изменение сигналов на входах J и К, происходящее после положительного фронта сигнала на входе С, может привести к изменению состояния триггера. Как видно из выражений (4.14) и (4.15), после действия положительного фронта сигнала на входе С изменение сигналов J или K с уровня лог. 0 к уровню лог. 1 окажет такое же действие, как в случае, если бы этот уровень лог. 1 был установлен на соответствующем входе J или К перед появлением фронта на входе С. Действительно, пусть перед поступлением фронта сигнала на входе С на информационных входах J = 0, K = 0 и состояние триггера Q0 = 0. Очевидно, после действия фронта состояние триггера не изменится, но если затем значение на входе J изменится и станет J = l, то в соответствии с выражением (4.14) на управляющем входе Y1, установится уровень Yl = 0 и триггер переключится в состояние Q = l. Эту особенность работы рассматриваемого триггера следует учитывать при построении цифровых устройств.
На рис. 16 приведена другая схема JK-триггера, лишенная этого недостатка. Проанализируем работу триггера, построенного по этой схеме.
Таблица 4.3
J
K
Q0
Y1
Y2
Q
Таблица 4.4
J
K
Q0
Y1
Y2
Q
Уровни Y1 и Y2 здесь определяются следующими выражениями:
(4.18)
(4.19)
При С = 1, Y1 = 0, Y2 = 0.
Подставляя значения Y1 = Y2 = 0 в выражения (4.18) и (4.19), получаем для момента отрицательного фронта сигнала на входе С:
(4.20)
(4.21)
Пользуясь этими выражениями, можно построить таблицу состояний триггера после действия фронта сигнала на входе С, (табл. 4.4). Отсюда следует, что функционирование триггера подчинено таблице переходов JK-триггера (табл. 4.2.б).
Из табл. 4 видно, что значения Y1, Y2, Q встречаются в двух комбинациях: Y1 = 1; Y2 = 0; Q = 0 и Y1 = 0; Y2 = 1; Q = 1. Если первую из этих комбинаций значений подставить в (4.18) и (4.19), то получим
т.е, комбинация Y1 = 1; Y2 = 0 является устойчивой, и после действия на входе С отрицательного фронта сигнала никакие изменения значений на входах J и К не могут изменить значений управляющих сигналов Y1 и Y2. Следовательно, триггер оказывается нечувствительным к изменению сигналов на входах J и К после действия отрицательного фронта сигнала на входе С.
Подстановка второй комбинации значений Y1, Y2, Q в (4.18) и (4.19) приводит к
Таким образом, и в этом состоянии триггер нечувствителен к изменению сигналов J и К после действия на входе С отрицательного фронта сигнала
