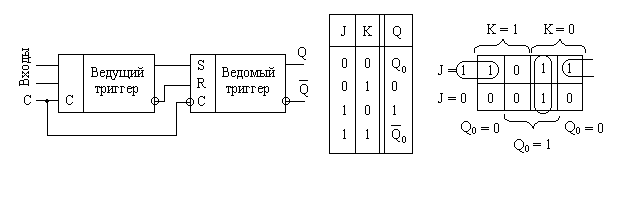

Особенность триггеров с двухступенчатым запоминанием информации состоит в том, что они содержат две триггерные структуры: одна из них образует так называемый ведущий триггер а другая - ведомый (рис. 4.5) . Оба триггера функционируют как синхронные триггеры со статическим управлением. При значении на синхронизирующем входе С = 1 ведущий триггер устанавливается в состояние, соответствующее сигналам, поступающим на информационные входы. Ведомый триггер, имеющий инверсный синхронизирующий вход при этом невосприимчив к информации, поступающей на его вход с выхода ведущего триггера. Он продолжает находиться в состоянии, в которое был ранее установлен (в предыдущем тактовом периоде).
|
рис 4.5
| рис 4.6
|
При изменении значения С (с значения С = 1 на значение C = 0) ведущий триггер отключается от информационных входов и перестает реагировать на изменения значений сигналов на этих входах; ведомый триггер устанавливается в состояние, в котором находится ведущий триггер. С этого момента на выходах устанавливаются значения, соответствующие входным сигналам, поступавшим к моменту рассматриваемого фронта сигнала на синхронизирующем входе.
Таким образом, управление процессами в триггере с двухступенчатым запоминанием информации за время тактового периода осуществляется двумя фронтами сигнала на синхронизирующем входе: на положительном фронте происходят установка ведущего триггера, на отрицательном фронте - ведомого триггера. В качестве примера рассмотрим JK-триггep с двухступенчатым запоминанием информации.
