2.3 Баланс активных и реактивных мощностей.
В любой линейной электрической цепи сумма активных мощностей источников э.д.с. равна сумме активных мощностей приемников, а сумма реактивных мощностей источников э.д.с. сумме реактивных мощностей приемников энергии Qпотр.
Под реактивной мощностью приемников понимают сумму произведений квадратов токов(к) ветвей, умноженных на реактивное сопротивление этих ветвей Qпотр=
2 Xk , а под активной мощностью приемников понимают сумму произведений квадратов токов ветвей умноженных на активное сопротивление данных ветвей Pпотр= 2k R2k , где к номер ветви
Полная мощность приемников Sпотр= Sпотр+ jQпотр
Мощности источников э.д.с. определяются через полную комплексную мощность – это произведение комплекса э.д.с. на комплексно сопряженный вектор тока, протекающего в данной ветви

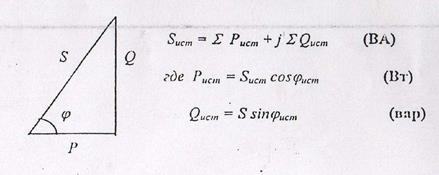

Между P,Q, и S существует соотношение S2=P2+Q2/ Графически эту связь можно представить в виде прямоугольного треугольника – треугольника мощности.
